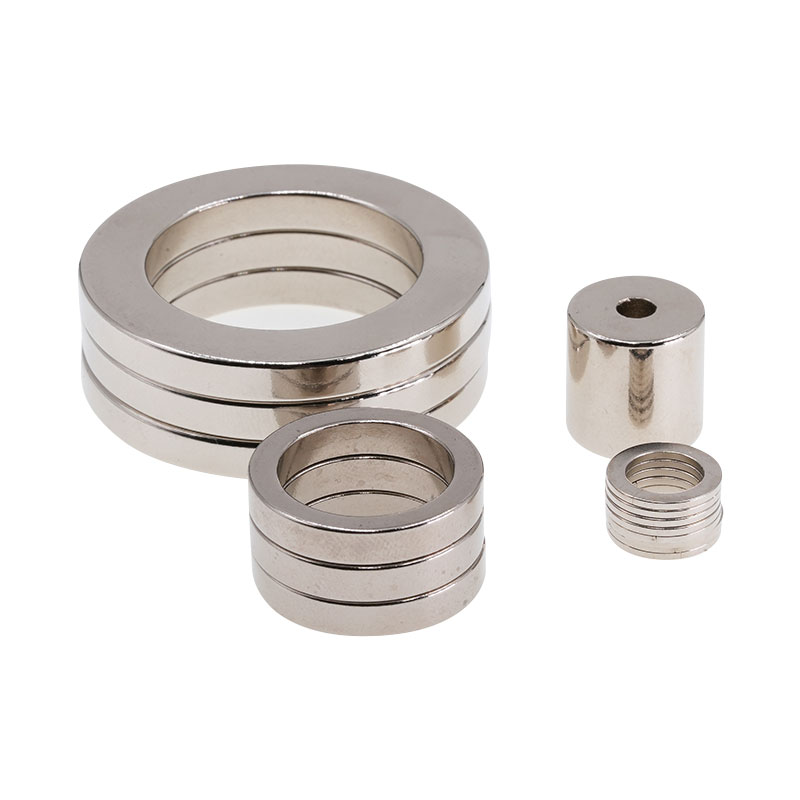

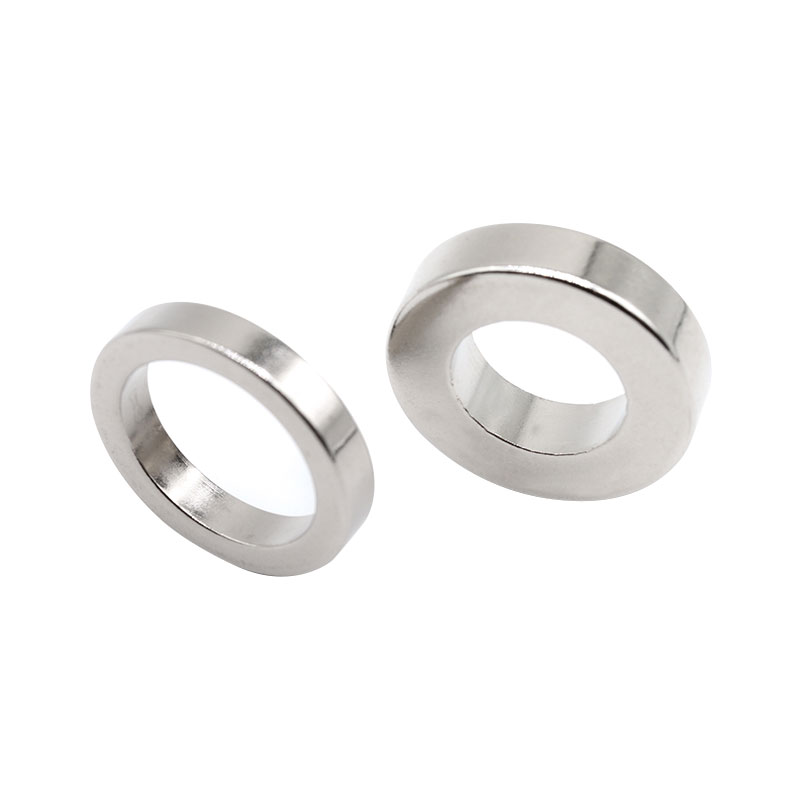

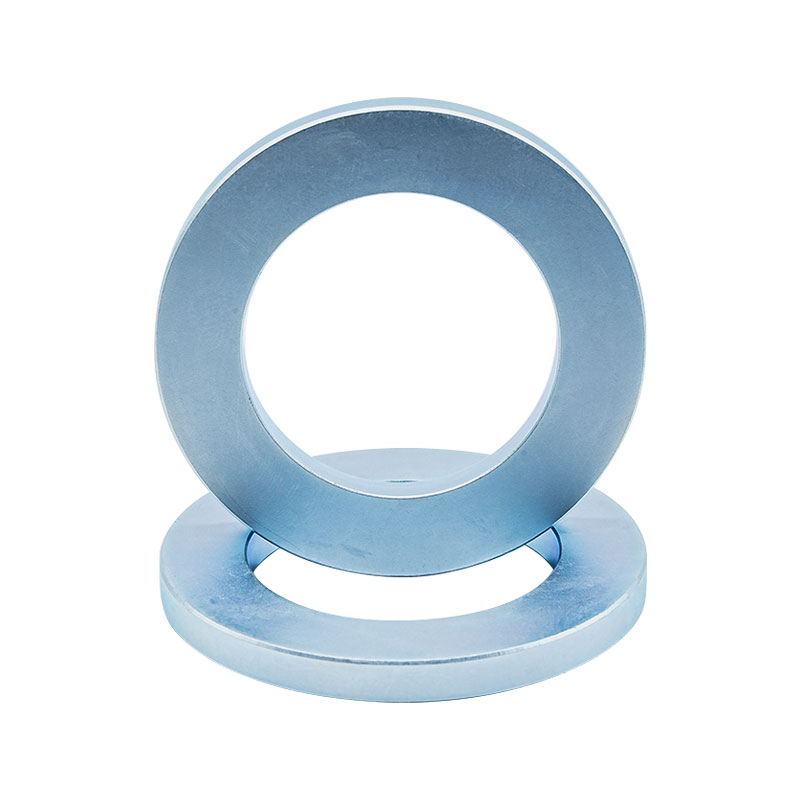

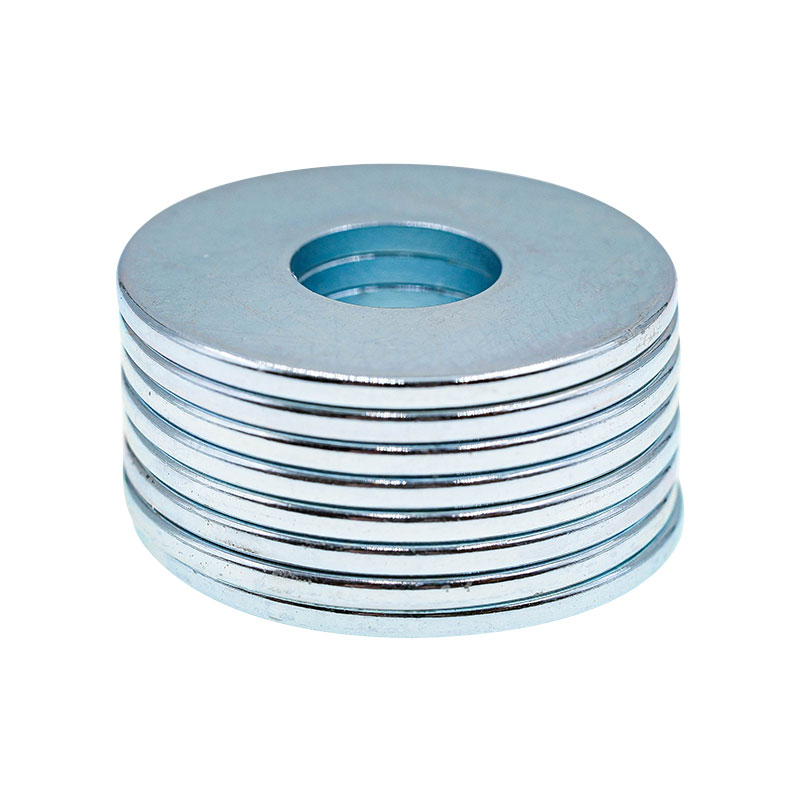

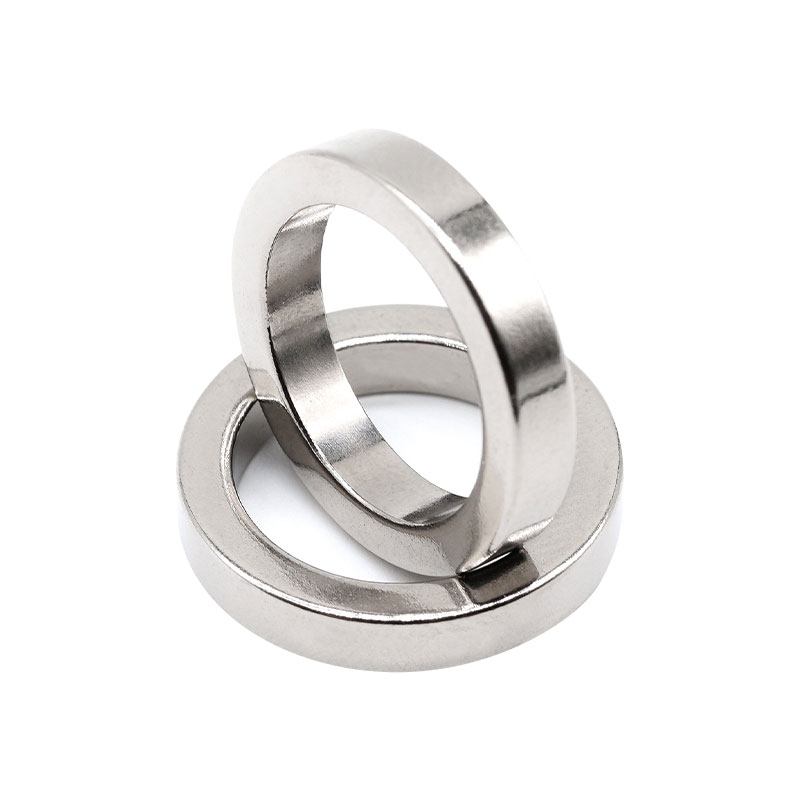

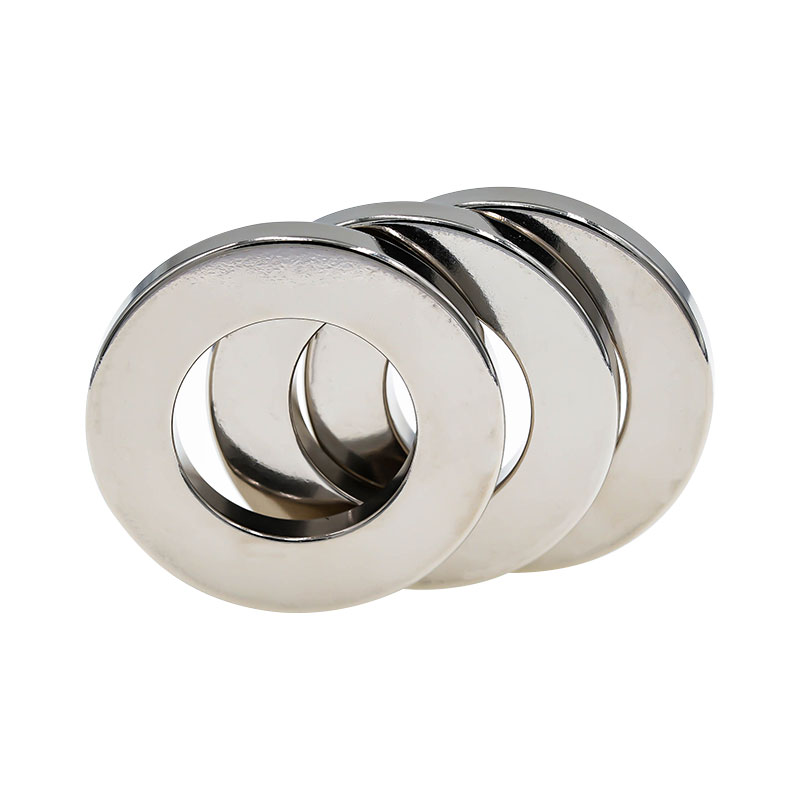

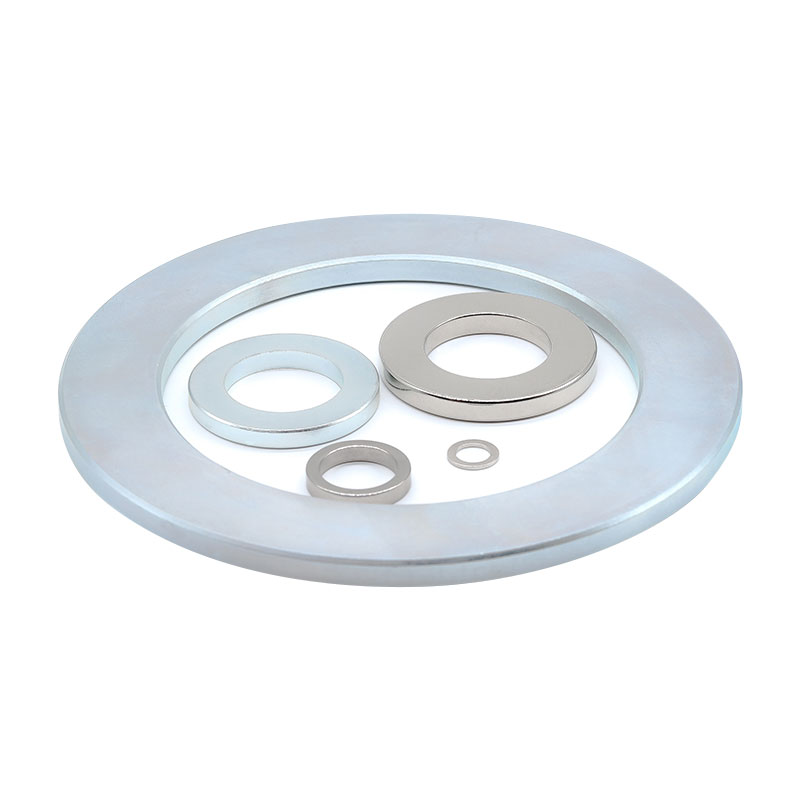

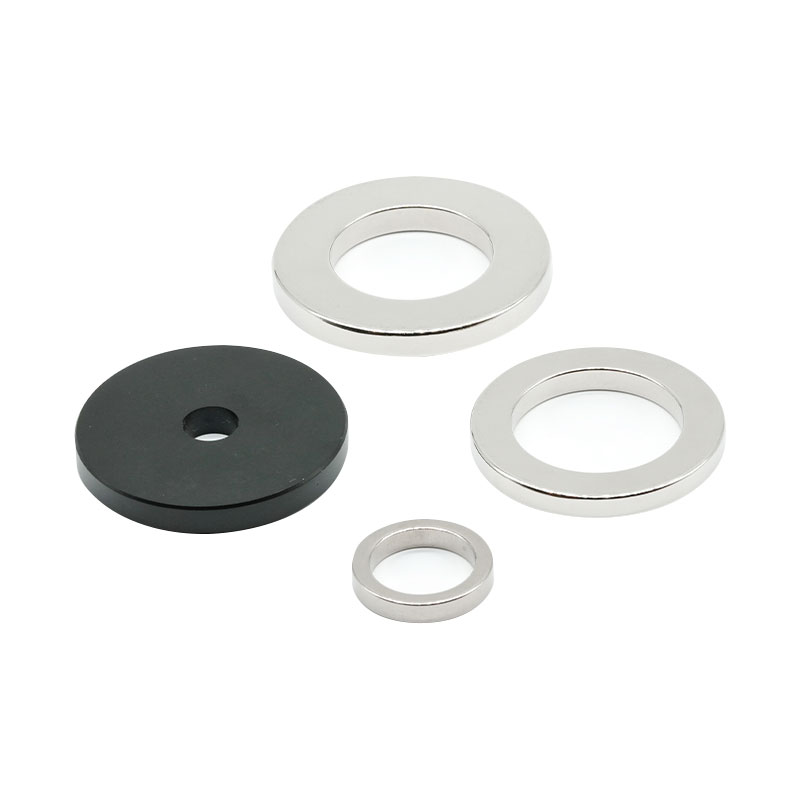

Ringgesintertes NdFeB

I. grundlegendes Verständnis von Ring Sintered ndfeb

(I) Definition und materielle Zusammensetzung
Ring gesinterte ndfeb oder ringgesintered NDFEB ist ein Hochleistungs-Permanentmagnet, der hauptsächlich aus den Seltenen erdelementen Neodym (ND), Eisen (Fe) und Bor (B) besteht. Seine primäre chemische Zusammensetzung ist nd₂fe₁₄b, wobei Neodym eine Schlüsselrolle bei der Verbesserung der Zwangs- und Remanenz des Magneten spielt. Eisen als Matrixelement verleiht eine hervorragende magnetische Leitfähigkeit. Bor trägt zur Bildung einer stabilen Kristallstruktur bei und ist entscheidend für die Optimierung der magnetischen Eigenschaften des Magneten. Zusätzlich zu diesen drei Hauptelementen werden Spurenelemente wie Cobalt (CO), Dyprosium (DY), Terbium (TB), Aluminium (AL) und Kupfer (CU) in geeigneten Mengen hinzugefügt, um die spezifischen Leistungsanforderungen verschiedener Anwendungen zu erfüllen. Das Hinzufügen von Kobalt kann beispielsweise die Curie-Temperatur eines Magneten erhöhen und seine magnetische Stabilität in Hochtemperaturumgebungen verbessern. Schwere Elemente für seltene Erdelemente wie Dyprosium und Terbium können die Koerzivität eines Magneten erheblich erhöhen, wodurch sie unter harten Bedingungen wie starken Magnetfeldern oder hohen Temperaturen weniger anfällig für die Entmagnetisierung ist.

(Ii) Produktionsprozessübersicht

Legierungsschmelzen: Rohstoffe, die Neodym, Eisen, Bor und andere additive Elemente enthalten, werden in einem Vakuuminduktions -Schmelzofen oder Bogenschmelzofen nach präzisen stöchiometrischen Verhältnissen platziert. Das Schmelzen erfolgt unter einem Vakuum- oder Inertgas (wie Argon), um die Oxidation der Rohstoffe bei hohen Temperaturen zu verhindern und eine einheitliche Mischung der Elemente zu gewährleisten, was zu einem gleichmäßigen Legierter zu einer Legierung führt. Dieser Prozess stellt strenge Anforderungen an Parameter wie Temperatur, Schmelzzeit und Rührgeschwindigkeit, die sich direkt auf die Gleichmäßigkeit der Legierungszusammensetzung und die anschließende Magnetleistung auswirken.

Wasserstoffquetscher (HD): Dies nutzt die Eigenschaft von Seltenerdmetallen (wie NDFEB -Legierungen), dass sich ihr Kristallgitter ausdehnt und wird, wenn Wasserstoff absorbiert wird. Die geschmolzene Legierung wird in eine mit Wasserstoff gefüllte Atmosphäre gelegt, in der er den Wasserstoff absorbiert und in Millimetergröße grobes Pulver zerkleinert wird. Dieser Schritt zerkleinert nicht nur die Legierung, sondern verfeinert auch die Körner in gewissem Maße und erleichtert die nachfolgende Verstärkung der magnetischen Eigenschaft. Das zerkleinerte grobe Pulver muss in einer versiegelten, sauerstofffreien Umgebung gelagert werden, um Oxidation zu verhindern.

Jet Milling: Das grobe Pulver nach dem Quetschen von Wasserstoff wird in eine Strahlmühle eingespeist. Angetrieben von einem Hochgeschwindigkeitsstrahl Hochdruckgas (z. B. Stickstoff) kollidieren die groben Pulverpartikel und reiben gegeneinander, wodurch die Pulvergröße weiter auf den Mikrometerniveau verfeinert wird, was zu feinem Pulver NDFEB führt, das den Formanforderungen entspricht. In ähnlicher Weise muss das feine Pulver in einem sauerstofffreien, versiegelten Behälter ordnungsgemäß gespeichert werden, um die Oxidation und Verschlechterung magnetischer Eigenschaften zu verhindern.

Form: Unter einer Stickstoffatmosphäre wird das NDFEB -Feinpulver in eine speziell entwickelte ringförmige Form gefüllt. Ein starkes externes Magnetfeld (z. B. ein gepulstes oder rotierendes Magnetfeld) wird angewendet, um die Pulverpartikel in eine bestimmte Richtung zu orientieren. Der mechanische Druck (wie bei einer hydraulischen Presse) wird dann mit einer vorläufigen Form und einer bestimmten Dichte die grüne Kompakte gebildet. Faktoren wie Magnetfeldintensität, Orientierungszeit, Druckdruck und Drückengeschwindigkeit beeinflussen die magnetische Orientierung, Dichte und die dimensionale Genauigkeit des grünen Kompakts erheblich. Sintern- und Wärmebehandlung: Der ringförmige grüne Körper wird in einen Vakuumsinterofen gelegt und bei Temperaturen zwischen 1000 und 1200 ° C gesintert. Die hohe Temperatur fördert die Atomdiffusion zwischen den Pulverpartikeln, bildet eine starke metallurgische Bindung, wodurch die Dichte und die mechanische Festigkeit des Magneten signifikant erhöht und gleichzeitig ihre magnetischen Eigenschaften verbessert werden. Nach dem Sintern ist in der Regel eine alternde Behandlung (ein Wärmebehandlungsprozess mit niedriger Temperatur) erforderlich. Durch die genaue Steuerung der Temperatur und der Zeit wird die Mikrostruktur des Magneten eingestellt, um die wichtigsten magnetischen Eigenschaften wie Remanenz, Koerzivität und maximale magnetische Energieprodukt weiter zu optimieren.

Bearbeitung: Obwohl der Sinter -Ring -Magnetrose die grundlegenden magnetischen Eigenschaften und Form besitzt, bleiben seine dimensionale Genauigkeit und die Oberflächenqualität häufig nicht die praktischen Anwendungsanforderungen erfüllt. Es sind verschiedene Bearbeitungsmethoden erforderlich, z. B. Drahtschneidungen für innere und äußere Durchmesser, Schneiden, um die Ringdicke zu kontrollieren, zentrales Schleifen und doppelseitiges Schleifen, um die Flachheit und das Finish von Oberflächen zu verbessern, sowie das Bohren oder Trepanning für spezielle Montagelöcher. Diese Methoden werden verwendet, um den Leerlauf in einen fertigen Ringmagneten mit präzisen Abmessungen und zufriedenstellenden Oberflächenqualität zu verwandeln. Ningbo Jinlun Magnet Technology Co., Ltd., ein führender Inlandshersteller von gesinterten NDFEB-Magneten, nutzt über 30 Jahre Branchenerfahrung und nutzt hochmoderne Produkt- und Verarbeitungsgeräte für dauerhafte Magnete. Dies ermöglicht eine präzise Kontrolle der Bearbeitungsgenauigkeit und stellt sicher, dass Magnetdimensionstoleranzen den Anforderungen von High-End-Anwendungen entsprechen.

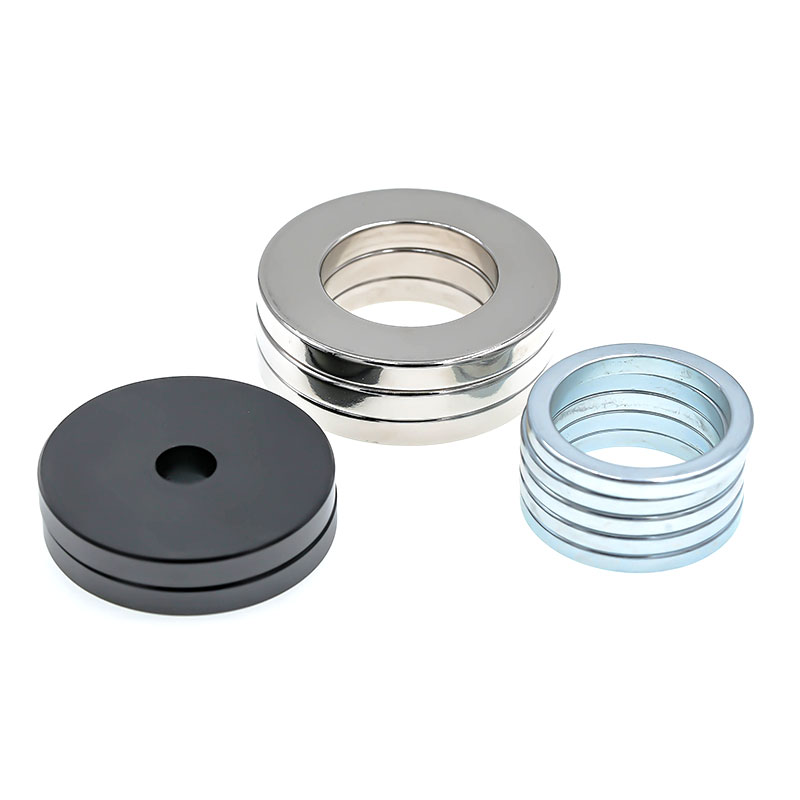

Oberflächenbehandlung: NDFEB -Magnete sind chemisch aktiv und anfällig für Oxidation und Korrosion in Luft, wodurch die magnetische Leistung und Lebensdauer verringert werden. Daher ist eine Oberflächenschutzbehandlung erforderlich. Zu den häufigen Behandlungsmethoden gehören die Elektroplation (z. B. Zink, Nickel und Kupferbeschichtung), chemische Beplattierung (z. Verschiedene Oberflächenbehandlungsprozesse haben ihre eigenen Vor- und Nachteile in Bezug auf Schutz, Kosten und Aussehen. Die entsprechende Auswahl sollte auf der Grundlage der spezifischen Umgebungs- und Leistungsanforderungen des Magneten getroffen werden. Testen und Magnetisierung: Unter Verwendung professioneller Magnettestgeräte (wie Gaußmeter, Fluxmeters und Hysterese -Schleifenmessgeräte) messen wir wichtige magnetische Parameter von Ringmagneten wie Remanenz (BR), Zwangskraft (HC) und maximales Magnetergieprodukt (BHMAX), Produktqualitätsstandards. Basierend auf den spezifischen Magnetfeldrichtung und Verteilungsanforderungen des Anwendungsszenarios werden Magnetizer verwendet, um die Magnete zu magnetisieren und spezifische Magnetfeldrichtungen und -intensitäten zu vermitteln. Zu den häufigen Magnetisierungsrichtungen gehören axiale Magnetisierung (Magnetfeldrichtung senkrecht zur oberen und unteren Oberflächen des Rings), radiale Magnetisierung (Magnetfeldrichtung entlang des Ringradius) und mehrpolige Magnetisierung (bildet mehrere Magnetpolen um den Ringumfang). Ningbo Jinlun Magnetics, ein modernes, integriertes Unternehmen, das innovative Forschungs- und Entwicklungsstoffe und Herstellung integriert, steuert die Produktqualität während des Tests streng, um sicherzustellen, dass jede Stapel von Ringmagneten Leistungsstandards entspricht und Kunden hochwertige Produkte bietet.

Ii. Ring Sintered NDFEB Leistungsmerkmale

(I) hohe magnetische Eigenschaften

Hohe Remanenz (BR): Die Remanenz bezieht sich auf die magnetische Flussdichte, die nach einem Magneten die Sättigungsmagnetisierung und das externe Magnetfeld entfernt wird. Ring gesinterte NDFEB-Magnete haben eine hohe Remanenz, wobei typischerweise 1,0-1,4 Tesla (Tesla) erreicht werden, wobei einige Hochleistungsprodukte von 1,4 Tesla liegen. In Elektrofahrzeugantriebsmotoren kann der Motorrotor beispielsweise ein stärkeres Magnetfeld erzeugen. Wenn Sie mit den Statorwicklungen interagieren, kann es ein größeres Drehmoment erzielen, wodurch die Leistung und Effizienz des Motors direkt verbessert wird und die Nachfrage des Elektrofahrzeugs nach effizienter Leistung erfüllt.

Hohe Koerzität (HC): Die Koerzivität spiegelt die Fähigkeit eines Magneten wider, der Interferenz aus einem externen umgekehrten Magnetfeld zu widerstehen und seine inhärenten magnetischen Eigenschaften aufrechtzuerhalten. NDFEB-Ringmagnete haben eine hohe Koerzivität, die typischerweise zwischen 800 und 2000 ka/m liegt. Windkraftanlagen arbeiten in komplexen Umgebungen und können instabilen externen Magnetfeldern ausgesetzt sein. NDFEB-Magnete mit hoher Koercivity-Ring-Form sorgen für eine magnetische Stabilität unter verschiedenen Betriebsbedingungen, wobei der stabile Generatorbetrieb beibehalten und die Effizienz und Qualität der Stromerzeugung schafft werden.

Hoch magnetischer Energieprodukt (BHMAX): Das Magnetergieprodukt beschreibt die Menge der gespeicherten und verfügbaren Magnetergie, die pro Volumeneinheit verfügbar ist. Ringförmige gesinterte NDFEB-Magnete haben einen hohen Bhmax, der typischerweise zwischen 200 und 500 kJ/m³ liegt. Mit diesem überlegenen Bhmax können NDFEB -Ringmagnete im Vergleich zu anderen dauerhaften Magnetenmaterialien eine geringere Größe und ein leichteres Gewicht erreichen und gleichzeitig die gleichen magnetischen Leistungsanforderungen beibehalten. In kleinen tragbaren elektronischen Geräten (wie Mobiltelefonvibrationsmotoren und drahtlosen Kopfhörern) können NDFEB -Ring -Magnete beispielsweise ein ausreichend starkes Magnetfeld innerhalb von begrenztem Raum liefern und gleichzeitig die Anforderungen an Miniaturisierung und leichtes Design entsprechen. Ningbo Jinlun Magnetics ist auf die Produktion von Hochleistungsmagneten spezialisiert. Sein ringförmiger Sintered NDFEB-Magneten übertreffen Kernleistungsindikatoren wie hochmagnetisches Energieprodukt, wodurch sie für eine Vielzahl von Anwendungen geeignet sind, die strenge magnetische Eigenschaften erfordern.

(Ii) Ausgezeichnete mechanische Eigenschaften

Hohe Härte: Nach dem Sintern und anderen Prozessen besitzen ringförmige NDFEB-Magnete eine hohe Härte, die typischerweise zwischen 5 und 6 auf der MOHS-Skala reicht und sich der Härte von Stahl nähert. Dies macht sie weniger anfällig für Kratzer und Verschleiß, wenn sie einem bestimmten Maß an externer Reibung und Wirkung ausgesetzt sind. Dies behält die dimensionale Genauigkeit und Oberflächenqualität des Magneten bei und gewährleistet den langfristigen stabilen Betrieb in komplexen mechanischen Umgebungen. Beispielsweise dreht sich der Magnetring in Motoren, die in industriellen Automatisierungsgeräten verwendet werden, zusammen mit dem Motorrotor mit hohen Geschwindigkeiten. Eine hohe Härte stellt sicher, dass sich die Oberfläche des Rings nicht verschlechtert und möglicherweise auch unter langfristigem Hochgeschwindigkeitsbetrieb und mechanischer Schwingung die motorische Leistung beeinträchtigt.

Ausreichende Festigkeit: Obwohl NDFEB -Magnete durch geeignete Zusammensetzungsdesign und Prozesskontrolle von Natur aus spröde sind, besitzen sie ein gewisses Maß an Druck- und Biegefestigkeit, sodass sie mittelschwerer mechanischer Spannung standhalten können. Während der Motorbaugruppe muss der Magnetring am Rotor oder Stator installiert werden. Dieser Prozess kann ein gewisses Maß an Drücken und Hämmern beinhalten. Seine inhärente Festigkeit stellt sicher, dass sie unter normaler Baugruppe nicht knackt oder schädigt, was eine reibungslose Motorbaugruppe sicherstellt.

(Iii) dimensionale Genauigkeit und Stabilität

Hochvorbereitete Abmessungen: Nutzung fortschrittlicher Schimmelpilzherstellungstechnologie, Präzisionsformprozesse und präzisen Bearbeitungsmethoden, ringförmige Sinterdfeb-Magnete erreichen eine hohe dimensionale Genauigkeit. Häufige dimensionale Toleranzen umfassen Toleranzen des Außendurchmessers von ± 0,03 - ± 0,05 mm, Toleranzen für Innendurchmesser von ± 0,04 - ± 0,05 mm und Höhenverträglichkeiten von ± 0,06 - ± 0,1 mm. In elektronischen Geräten wie Festplattenantrieben, die eine extrem hohe dimensionale Genauigkeit der Komponenten erfordern, stimmen NDFEB-Ring-Magneten mit hohem Voraus genau den anderen Komponenten überein, um einen stabilen Betrieb zu gewährleisten und Hochgeschwindigkeits-, genaue Daten zu lesen und zu schreiben. Die Ningbo Jinlun-Magnetik, die international fortschrittliche Produktionsanlagen und reife Prozesse nutzt, können konsequent Ringmagnete mit der erforderlichen Genauigkeit erzeugen, um die Montageanforderungen von hochwertigen elektronischen Geräten wie Festplattenantrieben zu erfüllen. Gute Formstabilität: Während des Produktionsprozesses sorgt die strenge Kontrolle der Prozessparameter effektiv für die Formstabilität des Magnetrings. Selbst unter Umweltfaktoren wie hoher Temperatur und hoher Luftfeuchtigkeit verändern sich die Größe und Form des magnetischen Rings minimal, wobei eine stabile Magnetfeldumgebung und mechanische Eigenschaften aufrechterhalten werden. Beispielsweise haben die in Sensoren im Motorraum eines Autos verwendeten NDFEB -Ringe trotz großer Temperaturschwankungen und hoher Luftfeuchtigkeit im Motorraum eine präzise Magnetfeldausgabe, dank seiner hervorragenden Formstabilität, um sicherzustellen, dass der Sensor Motorbetriebs -Parameter stabil erkennen kann.

III. Anwendungen von Ring Sintered ndfeb

(I) Motoren

Elektrofahrzeugantriebsmotoren: Der Antriebsmotor ist eine Kernkomponente von Elektrofahrzeugen. Ring -Sintered NDFEB -Magnete werden in Motorrotoren verwendet. Ihre hohen magnetischen Eigenschaften ermöglichen es dem Motor, eine hohe Leistungsdichte zu erreichen, wodurch eine leistungsstarke Leistung in kompakten Größe und Gewicht liefert und die Beschleunigungsleistung und das Antriebsbereich von Elektrofahrzeugen effektiv verbessert. Darüber hinaus gewährleistet ihre hervorragende Temperaturstabilität einen effizienten und stabilen Betrieb unter verschiedenen Betriebsbedingungen und Umgebungstemperaturen und erfüllt die komplexen Fahranforderungen von Elektrofahrzeugen.

Windturbinen: Ring -NDFEB -Magnete werden üblicherweise in den permanenten Magnetensynchronener von Windkraftanlagen verwendet. Seine hohe Remanenz und Zwangskraft ermöglichen es dem Generator, selbst bei niedrigen Windgeschwindigkeiten effizient zu starten und Strom zu erzeugen, wodurch die Nutzung der Windenergie verbessert wird. Darüber hinaus gewährleistet die stabile Leistung des Magneten in komplexen Außenumgebungen (wie hohe und niedrige Temperaturen, Staub und Luftfeuchtigkeit) einen zuverlässigen Betrieb und die kontinuierliche Leistung der Windkraftanlage.

Industrieautomatisierungsmotoren: Produktionslinien für industrielle Automatisierung wie Roboter -Gelenkmotoren und Spindelmotoren für CNC -Werkzeugmaschine, geben extrem hohe Anforderungen an motorische Präzision, Reaktionsgeschwindigkeit und Stabilität. Ring NDFEB-Magnete helfen Motoren, hohe Geschwindigkeit und hohe Präzisionskontrolle zu erreichen, um einen reibungslosen Betrieb und eine präzise Positionierung zu gewährleisten, die Effizienz der industriellen Produktion und die Produktqualität zu verbessern. Ningbo Jinlun Magnet Technology Co., Ltd., ein professioneller Hersteller von gesinterten NDFEB-Magneten, erzeugt Hochleistungsring-Magnete, die in Industrieautomatisierungspflichten weit verbreitet sind, und unterstützt den Betrieb mit hoher Präzision.

(Ii) elektronische Geräte

Festplattenlaufwerke (HDDs): Ring -NDFEB -Magnete werden in den Sprachspulenmotoren (VCMs) in HDDs verwendet. Das präzise und stabile Magnetfeld, das vom Magnetring erzeugt wird, ermöglicht eine schnelle und genaue Kontrolle der Position des Magnetkopfs auf der Festplatte, wobei Hochgeschwindigkeitsdaten gelesen und schreiben und die hohen Geschwindigkeitsanforderungen der modernen Datenspeicherung mit großer Kapazität erfüllen.

Vibrationsmotoren von Mobiltelefonen: Die linearen Motoren oder exzentrischen Rotationsmotoren in Mobiltelefonen verwenden häufig ringförmige NDFEB-Magnete. Durch die Steuerung der elektromagnetischen Wechselwirkung zwischen Magnet und Spule werden präzise und schnelle Vibrationsfeedback erzeugt, wodurch Benutzer ein reichhaltiges und empfindliches taktiles Erlebnis wie realistisches Vibrationsfeedback während des Tippens oder Spielens auf einem Mobiltelefon bieten.

Drahtlose Kopfhörer: Die Lautsprechereinheiten von drahtlosen Kopfhörern verwenden ringförmige NDFEB-Magnete. Mit ihren hohen magnetischen Eigenschaften können die Lautsprecher elektrische Signale effizient in Schallsignale umwandeln und klare, reichhaltige Klangqualität liefern. Darüber hinaus erfüllen die Miniaturisierung und das leichte Charakter der Magnetringe den kompakten und leichten Anforderungen von drahtlosen Kopfhörern.

(Iii) Sensorfeld

Positionssensoren: In Automobilelektronik, industrieller Automatisierung und anderen Feldern verwenden Positionssensoren in Verbindung mit Hall-Effect-Elementen ringförmige Sinterfest-NDFEB-Magnete. Die vom Magnetring erzeugten Magnetfeldänderungen können genau durch Hallelemente erkannt und in elektrische Signale umgewandelt werden, mit denen Parameter wie die Position, die Geschwindigkeit und der Winkel eines Objekts genau gemessen werden können. Beispielsweise verwendet der Positionssensor in der elektronischen Servolenkung (EPS) eines Autos den Magnetring, um den Lenkwinkel in Echtzeit zu überwachen und eine präzise Lenkunterstützung zu bieten.

Stromsensoren: Stromsensoren basierend auf dem Magnet-Gleichgewicht-Prinzip verwenden häufig ringförmige NDFEB-Magnete. Wenn der gemessene Strom durch die Spule fließt, erzeugt er ein Magnetfeld, das mit dem Magnetfeld des Magnetrings interagiert. Durch Erkennen der Änderungen im Magnetfeld kann der Strom genau gemessen werden. In Smart Grids, neuen Ladeeinrichtungen für Energienfahrzeuge und anderen Feldern sorgen die Magnetringe in Stromsensoren für eine genaue Überwachung und Kontrolle der Stromversorgung und sorgen für einen stabilen Betrieb des Stromversorgungssystems.

(Iv) andere Felder

Medizinprodukte: In der MRT-Geräte (Magnetresonanztomographie) werden ringförmige NDFEB-Magnete verwendet, um ein hochintensitäres, hoch einheitliches statisches Magnetfeld zu erzeugen, das die grundlegenden Bedingungen für die Bildgebung liefert, wodurch Ärzte die internen Gewebestrukturen eindeutig beobachten und die Diagnose der Krankheit unterstützen. Darüber hinaus können ringförmige NDFEB-Magnete auch in einigen kleinen tragbaren medizinischen Geräten (wie Herzfrequenzsensoren in intelligenten Armbändern) verwendet werden, wodurch ihre Magnetfeldeigenschaften zur Überwachung der physiologischen Parameter menschlicher physiologischer Parameter eingesetzt werden.

Magnetische Übertragungsgeräte: In Anwendungen, die eine kontaktlose Stromübertragung erfordern, wie versiegelte Rohrlinientransportsysteme in der Chemie- und Lebensmittelindustrie, werden magnetische Kopplungen verwendet, die aus ringförmigen NDFEB-Magneten bestehen. Dies erreicht die kontaktlose Stromübertragung durch Magnetfeldwechselwirkung und beseitigt das durch schlechte Versiegelung bei herkömmliche mechanische Getriebe verursachte Leckagenrisiko. Es reduziert auch den mechanischen Verschleiß und verbessert die Systemzuverlässigkeit und die Lebensdauer. Ningbo Jinlun Magnet Technology Co., Ltd. Innoviert kontinuierlich. Die ringförmigen gesinterten NDFEB-Magnete mit ihrer stabilen Leistung eignen sich auch für spezielle Anwendungen wie magnetische Übertragungsgeräte und bieten Kunden wettbewerbsfähige Produktlösungen.
