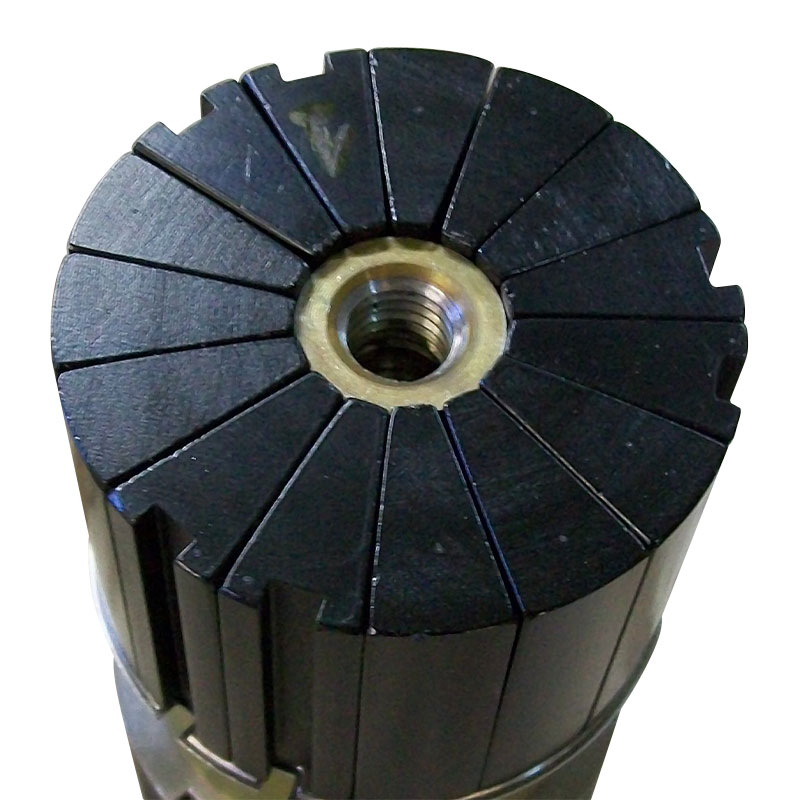

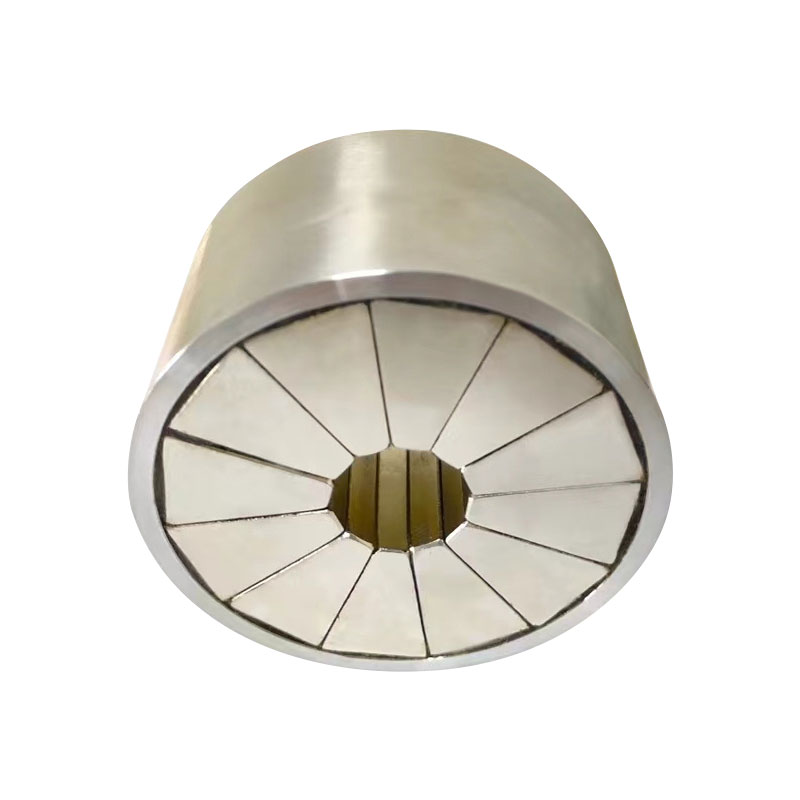

Halbach-Komponentenmagnet

I. Definition und Strukturprinzip der Halbach -Komponenten Magnete
(I) grundlegende Definition
Halbach -Komponenten Magnet S, auch als Halbach -Komponenten -Magnete bekannt, sind eine Art von Permanentmagnetanordnung mit einer einzigartigen Struktur. Sie bestehen aus mehreren permanenten Magneteneinheiten, die in einem bestimmten Muster angeordnet sind, einem Konzept, das zuerst von Physikern in den 1980er Jahren vorgeschlagen wurde. Im Gegensatz zu herkömmlichen dauerhaften Magneten verwenden Halbach-Komponentenmagnete eine clevere Anordnung von Magneten, um ein hochintensitäres, hoch gleichmäßiges Magnetfeld in einem bestimmten Bereich zu erzeugen und gleichzeitig die Magnetfeld-Leckage auf der anderen Seite effektiv zu minimieren, wodurch eine stark richtende Konzentration des Magnetfelds erreicht wird.

(Ii) Strukturprinzip

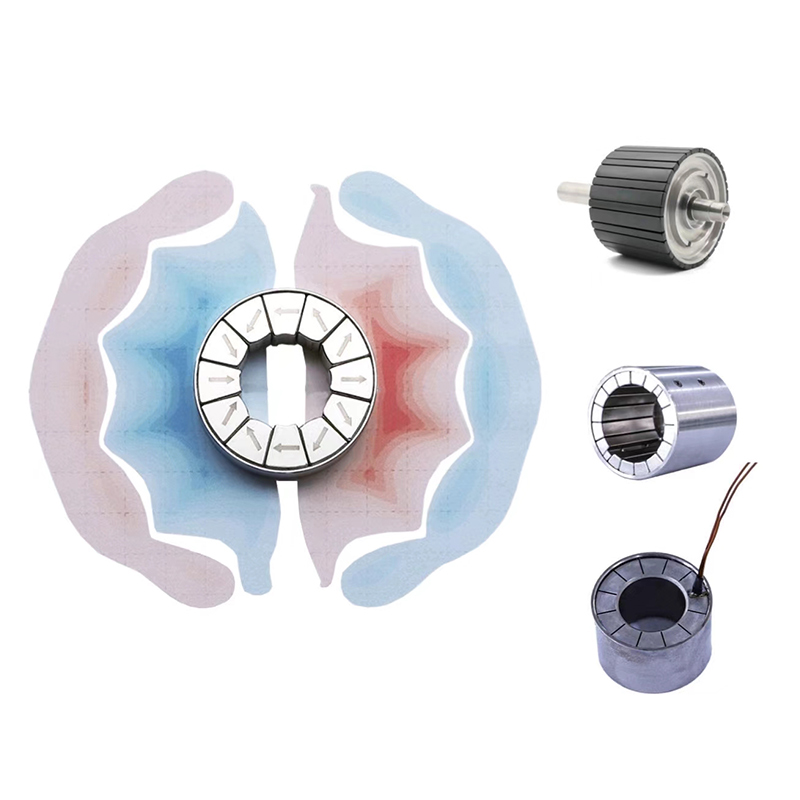

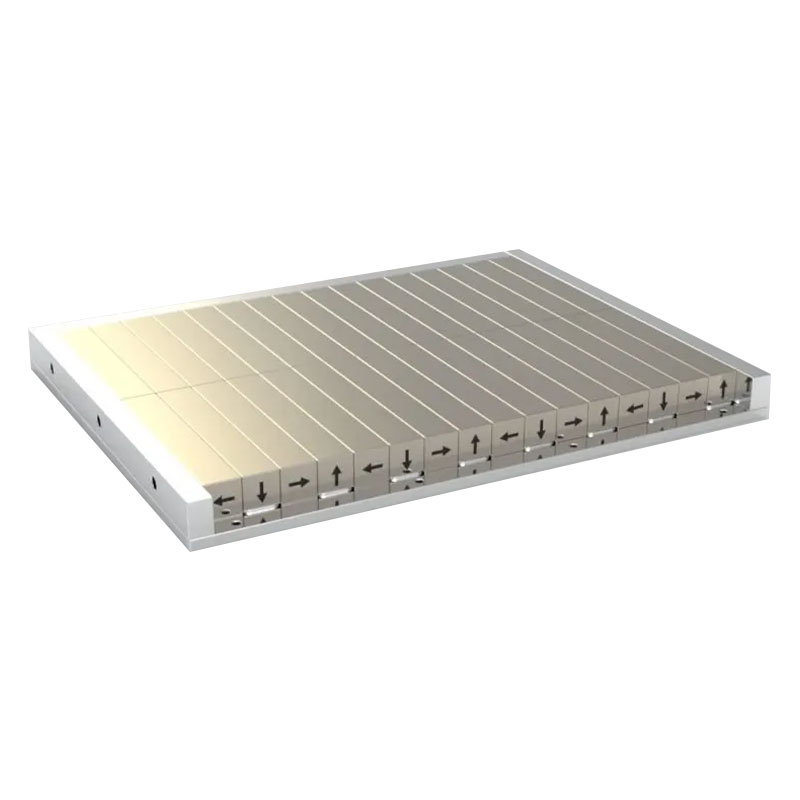

Das kernstrukturelle Merkmal von Halbach -Komponentenmagneten ist, dass benachbarte Magneteinheiten unterschiedliche Magnetisierungsrichtungen haben. Gemeinsame Anordnungen sind zweidimensionale und dreidimensionale Strukturen. In zweidimensionalen Strukturen sind die Magneteinheiten typischerweise in einer kreisförmigen oder rechteckigen Form angeordnet, wobei die Magnetisierungsrichtungen nach einem bestimmten Muster wie "Nordpol hoch, Südpol rechts, Nordpol nach unten, Südpol links" und so weiter wechseln. Diese Anordnung ermöglicht es den Magnetfeldern innerhalb der Magnete, sich gegenseitig zu übertreffen und zu verbessern und ein starkes und gleichmäßiges Magnetfeld auf der Zielseite zu bilden, während sich die Magnetfelder auf der anderen Seite gegenseitig aufsaugen und die magnetische Flusseslecks erheblich verringern. Die dreidimensionale Struktur von Halbach-Komponentenmagneten ist komplexer. Die ordnungsgemäße räumliche Anordnung mehrerer Magnete optimiert die Magnetfeldverteilung weiter und erfüllt die Anforderungen für eine höhere Magnetfeldgleichmäßigkeit und -festigkeit.

Ii. Materialeigenschaften und Vorteile von Halbach -Komponenten Magneten

(I) Materialeigenschaften

Hoch magnetisches Energieprodukt: Die in Halbach-Komponentenmagneten verwendeten permanenten Magnetmaterialien sind meist Hochleistungs-Permanentmagnete wie Neodym Iron Boron (NDFEB), die ein hoch magnetisches Energieprodukt besitzen. Zum Beispiel hat Sintered NDFEB ein maxetisches Energieprodukt (BH) maximal 30-50 Mgoe. Dies ermöglicht die Halbach-Komponentenmagnete, ein starkes Magnetfeld innerhalb eines begrenzten Volumens zu erzeugen und die starken Magnetfeldanforderungen für hochpräzise und hohe Leistungsgeräte zu erfüllen. Ningbo Jinlun Magnet Technology Co., Ltd., spezialisiert auf die Herstellung von Hochleistungsmagneten, verbessert die magnetische Stabilität dieser Art von dauerhaftem Magnetmaterial durch Zusammensetzungsoptimierung und Prozessregelung und bildet die Grundlage für die hochwertige Herstellung von Halbach-Komponentenmagneten.

Hervorragende Temperaturstabilität: Obwohl die magnetischen Eigenschaften von dauerhaften Magnetmaterialien relativ empfindlich gegenüber Temperaturen sind, können Halbach -Komponentenmagnete durch optimierte Materialformulierungs- und Herstellungsprozesse wie die Zugabe von Seltenerdelementen wie Dysprosium (DY) und Terbium (TB) eine hervorragende Temperaturstabilität erzielen. Einige speziell entwickelte Halbach-Komponentenmagnete haben einen erweiterten Betriebstemperaturbereich von 150 bis 200 ° C, wodurch stabile magnetische Eigenschaften auch in Hochtemperaturumgebungen aufrechterhalten werden und ihre Anwendungsbereiche erweitert werden.

Physikalische Eigenschaften: NDFEB-basierte Halbach-Komponentenmagnete haben eine Dichte von ungefähr 7,4 bis 7,6 g/cm³, wodurch sie Materialien mit hoher Dichte ergeben, die bei Anwendungen berücksichtigt werden sollten, die eine präzise Gewichtgenauigkeit erfordern. Während es eine hohe Härte besitzt (Vickers-Härte von ungefähr 500 bis 600 HV), ist es auch ziemlich spröde und erfordert während der Verarbeitung eine sorgfältige Spannungskontrolle, um ein Risse zu verhindern.

(Ii) einzigartige Vorteile

Effiziente Magnetfeldauslastung: Im Vergleich zu herkömmlichen permanenten Magneten können Halbach -Montage -Magnete das Magnetfeld in eine spezifische Richtung konzentrieren und die Effizienz der Magnetfeldverlust verbessern. In magnetorheologischen Polieranwendungen kann beispielsweise ein Halbach -Array aus dem dauerhaften Magnetmaterial aus N35 Ndfeb beim Polieren von K9 -optischem Glas eine Entfernungsrate von 1,38 mm³/min erreichen. Dies ist das 4,4-fache der Geschwindigkeit eines linearen Luftverglückungs-Jochs und das 6,9-fache eines alternierenden N-S-Pol-Arrays, was die Verarbeitungseffizienz erheblich verbessert.

Kompaktes und leichtes Design: Da Halbach -Montage -Magnete kein Eisenjoch benötigen, um das Magnetfeld zu konzentrieren und zu leiten, sind sie kleiner und leichter als herkömmliche permanente Magnetstrukturen mit Eisenjoken. Dieses kompakte und leichte Design bietet erhebliche Vorteile in Anwendungen, bei denen Größe und Gewicht streng eingeschränkt sind, z. B. tragbare medizinische Geräte und kleine elektronische Instrumente. Niedrige magnetische Leckage und umweltfreundlich: Halbach -Komponenten reduzieren Magnete effektiv Magnetfeldleckage und minimieren die magnetische Interferenz mit der Umgebung und anderen elektronischen Komponenten. Dies gewährleistet einen stabilen Betrieb und verbessert die Mess- und Bildgebungsgenauigkeit in Anwendungen, die für magnetische Interferenzen empfindlich sind, wie z. B. medizinische Bildgebungsgeräte und Präzisionsmessinstrumente.

III. Halbach -Komponenten Magnetherstellungsprozess
(I) Kernproduktionsprozess

Rohstoffzubereitung: Basierend auf den Entwurfsanforderungen werden geeignete Noten von ständigen Magnetmaterialien wie NDFEB -Legierung ausgewählt. Seltenerdelemente, Eisen, Bor und eine kleine Menge modifizierender Elemente werden in präzisen Proportionen gemischt und durch Vakuuminduktionsschmelzen zu Legierten gebildet. Anschließend wird ein Streifengussprozess verwendet, um die Flüssigkeit mit hoher Temperaturlegierung schnell auf Kupferkühlrollen abzukühlen und dünne Streifen mit feinen Körnern und gleichmäßige Zusammensetzung zu bilden und qualitativ hochwertige Rohstoffmaterial für die anschließende Pulverproduktion bereitzustellen.

Pulverproduktionsprozess: Zunächst wird ein Wasserstoffquetungsprozess (HD) verwendet, um die Legierungsstreifen in eine Wasserstoffatmosphäre zu legen, in der die chemische Reaktion zwischen Wasserstoff und Seltenerdelementen die Legierung verleiht. Die angeordnete Legierung wird dann unter Verwendung von Strahlmahlen in mikrongroßen Pulver zerkleinert, typischerweise mit einer Partikelgröße von 2-5 μm. Während des Pulverproduktionsprozesses muss die Verteilung der Pulverpartikelgrößen streng gesteuert werden, um eine gleichmäßige Dichte und die magnetischen Eigenschaften des endgültigen Magneten zu gewährleisten.

Magnetform und -baugruppe: Basierend auf dem Design des Halbach -Komponentenmagneten werden benutzerdefinierte Formen erstellt. Nachdem das pulver mikrongroße Pulver in die Form gefüllt ist, wird in einer Magnetfeldorientierungsvorrichtung ein starkes, gerichtetes Magnetfeld angewendet, um die magnetischen Domänen der Pulverpartikel in eine bestimmte Richtung auszurichten und die magnetischen Eigenschaften zu verbessern. Gleichzeitig wird hydraulisches oder isostatisches Pressen verwendet, um die grünen Kompakte einzelner Magneteinheiten zu bilden. Mehrere Magneteinheiten werden dann in einer genauen Anordnung zusammengesetzt, um die vollständige Halbach -Komponenten -Magnetstruktur zu bilden. Während des Montageprozesses muss die Positionsgenauigkeit und Magnetisierungsrichtung jeder Magneteinheit sichergestellt werden. Ningbo Jinlun Magnet Technology Co., Ltd., mit seiner hochmodernen Permanentmagnetproduktionsausrüstung, erreicht die Steuerung der Schimmelpilzanpassung und der Magnetmontage mit höherer Voraussetzung, um die strukturelle Konsistenz der Halbach-Komponentenmagnete zu gewährleisten. Sintern und Wärmebehandlung: Die zusammengesetzten Magnetkomponenten werden in einem Vakuum- oder Inertgasofen bei Temperaturen zwischen 1000 ° C und 1150 ° C gesintert. Während dieses Prozesses verbinden sich die Pulverpartikel durch Festphasendiffusion und bilden eine dichte Magnetstruktur. Nach dem Sintern ist eine zweistufige Alterungsbehandlung erforderlich: die erste Stufe bei 500 ° C bis 600 ° C und die zweite Stufe bei 300 ° C bis 400 ° C. Dies beseitigt interne Spannungen, optimiert die magnetische Domänenstruktur und stabilisiert die magnetischen Eigenschaften. Ningbo Jinlun Magnet Technology Co., Ltd., nutzt mit über 30 Jahren Branchenerfahrung sein tiefes Verständnis der Sinter- und Wärmebehandlungsprozesse, um die Leistungsstabilität von Halbach -Komponentenmagneten weiter zu verbessern, indem das Temperaturprofil und die Haltezeit genau gesteuert werden.

Präzisionsbearbeitung und Oberflächenbehandlung: Nach dem Sintern unterliegen die Halbach-Komponentenmagnete eine Präzisionsbearbeitung unter Verwendung von Diamantwerkzeugen wie Schleifen, Drahtschneiden und Bohrungen, um dimensionale Toleranzen innerhalb von ± 0,01 bis ± 0,05 mm zu gewährleisten, wobei die Anforderungen der Anwendungen mit hoher Voraussetzungen erfüllt werden. Nach der Verarbeitung wird eine Oberflächenvorbehandlung, einschließlich Entfettung und Wahl, durchgeführt. Elektroplatten (z. B. Nickel-Kupfer-Nickel, Zink usw.), Epoxidharzbeschichtung und Pararlenbeschichtung werden dann verwendet, um eine Schutzschicht zu bilden, wodurch die Korrosionsbeständigkeit des Magneten in verschiedenen Umgebungen verstärkt wird. Ningbo Jinlun Magnet Technology Co., Ltd., das innovative F & E und die Herstellung integriert, optimiert die Oberflächenbehandlungsprozesse, um die Wetterbeständigkeit von Halbach -Komponentenmagneten weiter zu verbessern, wodurch sie für komplexere Anwendungen geeignet sind.

(Ii) Prozessschwierigkeiten und technische Anforderungen

Präzise Zusammenstellung komplexer Strukturen: Die komplexe Anordnung von Halbach -Komponentenmagneten erfordert eine extrem hohe Montage -Präzision. Positionsabweichungen einzelner Magneteinheiten und sogar geringfügige Fehler in der Magnetisierungsrichtung können die Gleichmäßigkeit und Intensität der Magnetfeldverteilung erheblich beeinflussen. Daher sind hochpräzise Positionierungswerkzeug- und Inspektionsgeräte erforderlich, um die Position und Ausrichtung der Magneteinheiten während des Montageprozesses in Echtzeit zu überwachen und anzupassen.

Magnetfeld Gleichmäßigkeitskontrolle: Das Erreichen eines sehr gleichmäßigen Magnetfelds innerhalb des Zielbereichs ist eine der wichtigsten technischen Herausforderungen bei der Herstellung von Halbach -Komponentenmagneten. Zusätzlich zur Optimierung des Magnetanordnungsdesigns erfordert das Herstellungsprozess auch eine strenge Kontrolle über die Konsistenz der Materialeigenschaften, die dimensionale Genauigkeit der Magneteinheiten und die Stabilität der Sinter- und Wärmebehandlungsprozesse. Schwankungen in einem dieser Schritte können zu einer Abnahme der Magnetfeldgleichmäßigkeit führen.

Materiellarzt: Brödeligkeit: Aufgrund der Sprödigkeit dauerhafter Magnetmaterialien sind Risse und Splitter während der Verarbeitung und Montage anfällig. Um dieses Problem anzugehen, sind die Verarbeitungsparameter mit niedriger Geschwindigkeit und niedrigem Feed in Kombination mit einem effizienten Kühlsystem erforderlich, um die Verarbeitungsspannung zu verringern. Darüber hinaus sollten während der Baugruppe flexible Verbindungen und Puffermessungen durchgeführt werden, um eine Beschädigung der Magnete aufgrund mechanischer Auswirkungen zu verhindern.

Iv. Anwendungsbereiche von Halbach -Komponenten Magneten

(I) medizinische und biomedizinische Felder

MRT -Geräte (Magnetresonanztomographie): Die Halbach -Komponenten -Magnete spielen eine wichtige Rolle bei miniaturisierten, tragbaren MRT -Systemen. Ihre kompakte Struktur und die Gleichmäßigkeit des hohen Magnetfeldes liefern eine stabile und gleichmäßige Magnetfeldumgebung innerhalb des Bildgebungsbereichs, wodurch die Bildgebung mit hoher Präzisionsgewebe ermöglicht wird. Beispielsweise hat ein kostengünstiges, kompaktes, kleines Kernmagnetresonanz-System (NMR), das auf Halbach-Magneten basiert, eine spektrale volle Breite von maximal 20 ppm innerhalb eines zylindrischen Bereichs mit einem Durchmesser von 1,5 mm und einer Länge von 1 mm erreicht, die eine führende Ebene erreicht. Dies hat die Anwendung tragbarer MRT-Geräte in der Grundversorgung und vor Ort getestet.

Instrumente für medizinische Tests: In einigen kleinen medizinischen diagnostischen Instrumenten wie Zellanalysatoren und molekularen Diagnosegeräten können Halbach -Komponentenmagnete verwendet werden, um spezifische Magnetfelder zu erzeugen, um Magnetmarker in biologischen Proben zu erfassen und zu analysieren, wodurch die Nachweisempfindlichkeit und die Genauigkeit verbessert werden. Ihre Eigenschaften mit niedrigem magnetischem Fluss und Leckagen verhindern auch Störungen mit anderen präzisionselektronischen Komponenten innerhalb des Instruments, um einen stabilen Betrieb zu gewährleisten.

(Ii) industrielle Herstellung und Verarbeitung

Magnetorheologische Poliergeräte: Halbach-Komponentenmagnete werden in magnetorheologischen Poliergeräten für hochpräzise Verarbeitungsanwendungen wie optisches Glas und Präzisionsformen verwendet. Ihre effiziente Magnetfeldauslastung erzeugt ein starkes und gleichmäßiges Magnetfeld innerhalb des Polierbereichs, wodurch die Magnetpartikel in der Magnetorheologischen Flüssigkeit ein ordentliches Polieren bilden, wodurch das Polieren der Werkstückoberfläche hochpräzises Polieren erreicht wird. Wie oben erwähnt, kann die Verwendung des Halbach-Arrays zum polnischen K9-optischen Glas eine ultra-glatte Oberfläche mit einer Oberflächenrauheit von weniger als 1 nm RA in kurzer Zeit erreichen, wodurch die Verarbeitungsqualität und Effizienz erheblich verbessert werden. Ningbo Jinlun Magnet Technology Co., Ltd., ein professioneller Hersteller von Sintered NDFEB -Magneten, kann Halbach -Montage -Magnete so anpassen, dass die Anforderungen an die Poliergeräte entspricht und die Polierergebnisse weiter optimieren.

Nicht-zerstörerische Testgeräte: Bei nicht zerstörerischen Tests von industriellen Produkten wie interner Defekterkennung bei Metallmaterialien und Qualitätsbewertung von Verbundwerkstoffen können Halbach-Montage-Magnete verwendet werden, um hochempfindliche Magnetfeld-Erkennungssensoren herzustellen. Durch Erfassen von Magnetfeldänderungen auf der Oberfläche des geprüften Objekts können interne Defekte und Qualitätsprobleme schnell und genau identifiziert werden, was die Produktqualitätskontrolle verbessert.

(Iii) Elektronik und Informationen

Festplattenlaufwerke (HDDs): In HDD -Sprachspulenmotoren ermöglichen Halbach -Montage -Magnete durch präzise Magnetfelddesign, schnelle und stabile Positionierung des magnetischen Kopfes, Verbesserung der Datenlese-/Schreibgeschwindigkeiten und Speicherzuverlässigkeit. Ihre kompakte Struktur hilft auch dabei, die HDDS -Größe zu reduzieren und den Trend der Miniaturisierung elektronischer Geräte zu erfüllen.
Sensortechnologie: In Anwendungen wie Positionssensoren und Geschwindigkeitssensoren können Halbach -Komponentenmagnete hergestellt werden, um Formen mit spezifischen Magnetfeldverteilungen zu erstellen. Wenn sie mit empfindlichen Komponenten wie Hallelementen verwendet werden, ermöglichen sie eine hohe Präzisionssignalerkennung. Beispielsweise können Halbach -Komponenten -Magnetsensoren in Szenarien wie der Erkennung von gemeinsamen Positionen in intelligenten Robotern und der Bewegungssteuerung in industriellen automatisierten Produktionslinien eine genaue Position und das Geschwindigkeitsrückkopplung bieten, um einen genauen Systembetrieb zu gewährleisten.

(Iv) Neue Energie- und Umweltschutz

Windkraftausrüstung: In den Windkraftanlagen mit direkten Antrieb können Halbach-Komponentenmagnete in der Rotorstruktur verwendet werden. Ihr hohes magnetisches Energieprodukt und ihre effiziente Magnetfeldauslastung verbessern den Effizienz der Generator, die Verringerung der Magnetenverwendung und die Motorgröße sowie die Kosten der Geräte. Darüber hinaus tragen die Niedrigmagnetfluss -Leckageneigenschaften von Halbach -Komponentenmagneten dazu bei, die magnetische Interferenz in die Umgebung zu verringern und die Gesamtstabilität von Windparks zu verbessern.

Abwasserbehandlung und Reinigung: In Magnetabsicherungsabwasserbehandlungsausrüstung können Halbach-Komponentenmagnete zu einem Magnetschaltkreis mit mehreren Segments gebildet werden, wodurch ein Gradientenmagnetfeld erzeugt wird. Dies verbessert die Trennungseffizienz winziger magnetischer Partikel in Abwasser und erreicht eine effiziente Abwasserreinigung. Im Vergleich zu herkömmlichen Magneten erreichen die Magnete von Halbach -Komponenten eine stärkere magnetische Trennung in einem kleineren Fußabdruck, wodurch die Miniaturisierung und Effizienz von Abwasserbehandlungsgeräten antreibt.

Als professioneller Hersteller und Großhändler für permanentes Magnetmagnet bietet Ningbo Jinlun Magnet Technology Co., Ltd., maßgeschneiderte Halbach -Komponenten, die auf die Bedürfnisse dieser verschiedenen Anwendungen zugeschnitten sind. Wir überwachen den gesamten Prozess von Magnetdesign und -produktion bis zur Lieferung und nutzen kontinuierliche Innovationen, um qualitativ hochwertige, wettbewerbsfähige Produkte zu liefern, die den unterschiedlichen Anwendungsanforderungen der Kunden entsprechen.
