Was ist die Zusammensetzung des NdFeB-Magneten? Vollständiger Leitfaden

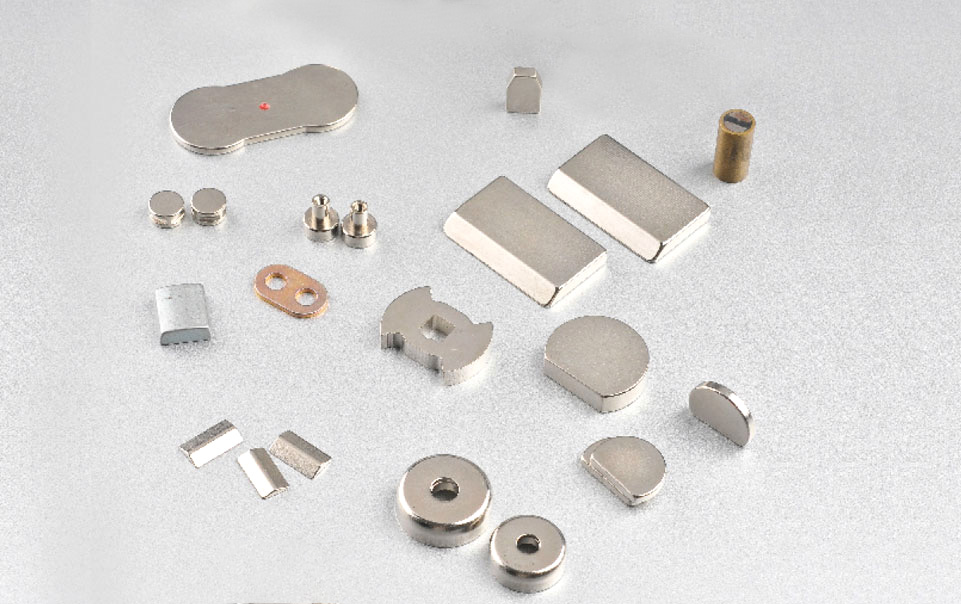

Die Zusammensetzung des NdFeB-Magneten ist eine präzise entwickelte metallurgische Formel, die auf der intermetallischen Verbindung Neodym-Eisen-Bor (Nd₂Fe₁₄B) basiert, die die hartmagnetische Phase bildet, die diesen Magneten ihre außergewöhnliche Stärke verleiht. In einem handelsüblichen gesinterten Zustand Neodym-Magnet , Neodym macht etwa aus 29 bis 32 Gew.-% , Eisen macht aus 64 % bis 68 % , und Bor macht etwa aus 1,0 % bis 1,2 % Der verbleibende Anteil besteht aus Zusatzelementen wie Dysprosium, Terbium, Praseodym, Kobalt, Kupfer, Aluminium und Niob, die zur Verbesserung der Koerzitivfeldstärke, der thermischen Stabilität und der Korrosionsbeständigkeit hinzugefügt werden. Laut der Zeitschrift für Magnetismus und magnetische Materialien , die Entdeckung der Nd₂Fe₁₄B-Phase im Jahr 1984 durch Masato Sagawa und John Croat revolutionierte die Permanentmagnettechnologie, indem sie einen Magneten mit einem maximalen Energieprodukt von über 100.000 kreierten 50 Megagauss-Oersted (MGOe) , ungefähr zehnmal so groß wie die Ferritmagnete, die es ersetzte. Das genaue verstehen Zusammensetzung des NdFeB-Magneten und die Funktion jedes einzelnen Elements ist für Ingenieure von entscheidender Bedeutung, die die richtige Magnetsorte für Hochtemperaturmotoren, Windturbinengeneratoren, medizinische Bildgebungsgeräte und Unterhaltungselektronik auswählen.

Entdecken Sie die wichtigsten Anwendungen magnetischer Materialien

1. Was ist die grundlegende Zusammensetzung des NdFeB-Magneten?

Die fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. Die atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 Atome : 8 Neodymatome, 56 Eisenatome und 4 Boratome. Die Neodymatome besetzen bestimmte Gitterplätze, wo ihre ungepaarten 4f-Elektronen die immense magnetokristalline Anisotropie erzeugen, die NdFeB seine hohe Koerzitivfeldstärke verleiht. Die Eisenatome, die sechs kristallographisch unterschiedliche Plätze besetzen, sorgen durch ihre ausgerichteten 3D-Elektronenspins für die hohe Sättigungsmagnetisierung. Die Boratome sind zwar in geringer Zahl vorhanden, aber strukturell entscheidend, da sie die tetragonale Phase stabilisieren und die Bildung anderer, magnetisch minderwertigerer Eisen-Neodym-Phasen verhindern. Ohne Bor würde die Legierung zu einer Mischung weichmagnetischer Phasen kristallisieren, die keine permanente magnetische Ladung halten könnte. In einem typischen Werbespot Zusammensetzung des NdFeB-Magneten , die gesamten Elementgewichtsprozentsätze betragen ungefähre Werte 29–32 % Neodym, 64–68 % Eisen und 1,0–1,2 % Bor . Die Legierung im Gusszustand vor dem Sintern ist jedoch absichtlich so formuliert, dass sie etwas mehr Neodym enthält als das stöchiometrische Verhältnis 2:14:1. Dieses überschüssige Neodym bildet eine neodymreiche Korngrenzenphase, die für den Flüssigphasensinterprozess und für die magnetische Entkopplung der Nd₂Fe₁₄B-Körner voneinander unerlässlich ist, was die Koerzitivfeldstärke dramatisch erhöht. Typischerweise handelt es sich dabei um die neodymreiche Phase 5 % bis 15 % des Gesamtvolumens aus und kann gelösten Sauerstoff, Kohlenstoff und geringe Mengen an Übergangsmetallen enthalten.

2. Die Rolle jedes Elements in der Zusammensetzung des NdFeB-Magneten

Jedes Element in der NdFeB-Magnetzusammensetzung erfüllt eine bestimmte strukturelle oder magnetische Funktion, und eine Änderung des Gleichgewichts dieser Elemente – selbst um Bruchteile eines Prozents – kann die Koerzitivkraft, Remanenz, Temperaturstabilität und Korrosionsbeständigkeit des Magneten dramatisch verändern. Die detailed roles of the core and additive elements are as follows:

• Neodym (Nd): Neodym ist das primäre Seltenerdelement, das für die immense magnetokristalline Anisotropie sorgt. Sein 4f-Elektronenorbital ist stark gerichtet und erzeugt eine leichte Magnetisierungsachse entlang der c-Achse des tetragonalen Kristalls. Dieses Anisotropiefeld erreicht ca 7,3 Tesla , was der eigentliche Grund dafür ist NdFeB-Magnete kann eine so hohe Koerzitivfeldstärke erreichen. In der Praxis verwenden kommerzielle Magnete häufig eine Mischung aus Neodym und Praseodym im natürlich vorkommenden Didymium-Verhältnis, da die beiden Elemente chemisch ähnlich sind und ihre Trennung bei vielen Anwendungen zu höheren Kosten ohne proportionalen magnetischen Nutzen führt.
• Eisen (Fe): Eisen sorgt für die hohe Sättigungsmagnetisierung. Seine 3D-Elektronenspins richten sich ferromagnetisch aus und tragen ungefähr dazu bei 2,2 Bohr-Magnetonen pro Atom zum gesamten magnetischen Moment. Die Remanenz eines NdFeB-Magneten ist direkt proportional zum Volumenanteil der Nd₂Fe₁₄B-Phase und der Ausrichtung der Eisenspinmomente. Ein teilweiser Ersatz von Eisen durch Kobalt, typischerweise bei 5 bis 15 % des Eisengehalts, erhöht die Curie-Temperatur und verbessert die thermische Stabilität, verringert jedoch leicht die Sättigungsmagnetisierung bei Raumtemperatur.
• Bor (B): Bor ist das essentielle Metalloid, das die tetragonale Kristallstruktur stabilisiert. Sein kleiner Atomradius ermöglicht es ihm, in Zwischengitterplätze innerhalb des Eisen-Neodym-Gerüsts zu passen, wo es gerichtete kovalente Bindungen bildet, die die Atome in der richtigen Konfiguration fixieren. Ohne Bor würde die Legierung in die binären Phasen Nd₂Fe₁₇ und NdFe₂ zerfallen, von denen keine die erforderliche magnetokristalline Anisotropie besitzt.
• Dysprosium (Dy) und Terbium (Tb): Diese heavy rare earth elements are the most critical additives in the Zusammensetzung des NdFeB-Magneten für Hochtemperaturanwendungen. Dysprosium ersetzt Neodym im Nd₂Fe₁₄B-Gitter und erhöht das Anisotropiefeld und damit die Koerzitivfeldstärke, wodurch der Magnet einer Entmagnetisierung bei erhöhten Temperaturen standhalten kann. Ein Magnet mit 4 bis 8 Gewichtsprozent Dysprosium kann eine brauchbare Koerzitivfeldstärke aufrechterhalten 150°C bis 200°C , verglichen mit einem Maximum von etwa 80°C für einen Dysprosium-freien Magneten. Terbium ist sogar wirksamer als Dysprosium, aber seltener und teurer.
• Kobalt (Co): Kobalt erhöht die Curie-Temperatur der Nd₂Fe₁₄B-Phase um ca 10°C pro Atomprozent der Substitution von Eisen. Ein Magnet mit 5 % Kobalt kann eine Curie-Temperatur von haben 350°C bis 370°C im Vergleich zu 310°C bis 320°C für eine kobaltfreie Zusammensetzung. Kobalt verbessert auch die Korrosionsbeständigkeit, indem es die elektrochemische Potentialdifferenz zwischen den Nd₂Fe₁₄B-Körnern und der neodymreichen Korngrenzenphase verringert.
• Kupfer (Cu), Aluminium (Al) und Niob (Nb): Diese minor additives, typically present at 0,1 % bis 1,0 % Beide verfeinern die Mikrostruktur beim Sintern und verbessern das Benetzungsverhalten der flüssigen Korngrenzenphase. Niob bildet kleine Ausscheidungen, die Korngrenzen fixieren und ein übermäßiges Kornwachstum während des Hochtemperatur-Sinterzyklus verhindern, was für die Aufrechterhaltung einer feinen Korngröße und einer hohen Koerzitivfeldstärke unerlässlich ist.

3. Wie die Zusammensetzung die drei wichtigsten magnetischen Eigenschaften bestimmt

Die NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. Die remanence (Br) of a fully dense, perfectly aligned NdFeB-Magnet wird im Wesentlichen durch die Sättigungsmagnetisierung der Nd₂Fe₁₄B-Phase begrenzt, die ungefähr beträgt 1,6 Tesla . In der Praxis erreichen handelsübliche Sintermagnete Remanenzwerte von 1,0 bis 1,5 Tesla , abhängig vom Volumenanteil der magnetischen Phase und dem Grad der kristallographischen Ausrichtung, die während der Pressphase erreicht wird. Die intrinsische Koerzitivkraft (Hci) wird durch das magnetokristalline Anisotropiefeld der Nd₂Fe₁₄B-Körner und durch die Wirksamkeit der Korngrenzenphase bei der magnetischen Isolierung jedes Korns gesteuert. Reines Nd₂Fe₁₄B hat ein Anisotropiefeld von etwa 7,3 Tesla, aber die praktische Koerzitivfeldstärke beträgt typischerweise nur einen Bruchteil dieses Wertes 10 bis 30 Kilo-Oersted (kOe) – weil umgekehrte magnetische Domänen an Korngrenzen und Kristalldefekten bei viel niedrigeren Feldern als der theoretischen Grenze entstehen. Durch die Zugabe von Dysprosium wird das Anisotropiefeld und damit die Koerzitivfeldstärke erhöht, Dysprosium koppelt jedoch antiferromagnetisch mit Eisen, was die Sättigungsmagnetisierung und die Remanenz verringert. Dies ist der zentrale Kompromiss beim Design Zusammensetzung des NdFeB-Magneten : Ein höherer Gehalt an schweren Seltenen Erden führt zu einer höheren Koerzitivfeldstärke und einer besseren Leistung bei erhöhter Temperatur auf Kosten einer geringeren Remanenz bei Raumtemperatur und eines maximalen Energieprodukts. Das maximale Energieprodukt (BHmax), gemessen in MGOe, stellt die maximale Menge an magnetischer Energie dar, die in einer Volumeneinheit des Magneten gespeichert werden kann. Das theoretische Maximum für Nd₂Fe₁₄B liegt bei ca 64 MGOe . Kommerzielle Magnete der Güteklasse N52 erreichen etwa 50 bis 53 MGOe , während Hochtemperaturqualitäten mit starken Zusätzen seltener Erden typischerweise im Bereich von liegen 30 bis 45 MGOe .

4. Gesintertes vs. gebundenes NdFeB: Wie sich Zusammensetzung und Verarbeitung unterscheiden

Die NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. Die table below summarizes the key differences between sintered and bonded NdFeB-Magnets .

5. Schwere Seltenerdelemente und Korngrenzendiffusionstechnologie

Der NdFeB-Magnetzusammensetzung werden schwere Seltenerdelemente – Dysprosium und Terbium – zugesetzt, um die Koerzitivfeldstärke bei hohen Temperaturen zu erhöhen. Die moderne Korngrenzendiffusionstechnologie erreicht diese Verbesserung jedoch jetzt mit weitaus weniger Material, indem sie diese teuren Elemente nur an den Kornoberflächen konzentriert, wo sie am effektivsten sind. In einem herkömmlichen Zusammensetzung des NdFeB-Magneten Dysprosium wird vor dem Sintern gleichmäßig mit dem Legierungspulver vermischt. Da Dysprosium Neodym im gesamten Volumen jedes Nd₂Fe₁₄B-Korns ersetzt, wird ein erheblicher Teil der teuren schweren Seltenen Erden effektiv im Korninneren verschwendet, wo es die Remanenz verringert, ohne proportional zur Koerzitivfeldstärke beizutragen. Die Korngrenzendiffusion, die Anfang der 2000er Jahre entwickelt wurde und heute in der kommerziellen Produktion weit verbreitet ist, verfolgt einen anderen Ansatz. Ein vollständig gesinterter Magnet mit einer standardmäßigen Zusammensetzung mit niedrigem Dysprosiumgehalt oder Dysprosiumfreiheit wird mit einer dünnen Schicht Dysprosiumfluorid- oder Terbiumfluoridpulver beschichtet und dann bei einer Temperatur wärmebehandelt, bei der die schwere seltene Erde entlang der Korngrenzen in das Innere des Magneten diffundiert. Die Dysprosiumatome wandern bevorzugt entlang der neodymreichen Korngrenzenphase und ersetzen Neodym typischerweise nur in einer dünnen Hülle an der Außenoberfläche jedes Korns 1 bis 3 Mikrometer tief . Da sich an den Kornoberflächen umgekehrte magnetische Domänen bilden, sorgt diese dünne, dysprosiumreiche Schale während der Verwendung für die gleiche Erhöhung der Koerzitivfeldstärke wie eine homogene Zugabe 50 % bis 70 % weniger Dysprosium . Ein durch Korngrenzendiffusion erzeugter Magnet kann eine Koerzitivfeldstärke von erreichen 25 bis 30 kOe mit einem Gesamtgehalt an Dysprosium von weniger als 2 Gew.-% , im Vergleich zu den 6 % bis 8 %, die in einer herkömmlichen homogenen Zusammensetzung erforderlich sind. Diese Technologie hat maßgeblich dazu beigetragen, die Kosten und die Anfälligkeit der Lieferkette zu verringern NdFeB-Magnets für Traktionsmotoren von Elektrofahrzeugen, bei denen Hochtemperatur-Koerzitivfeldstärke von wesentlicher Bedeutung ist und die Dysprosiumpreise in der Vergangenheit schwanken.

6. NdFeB-Magnetsorten und ihre Zusammensetzungsvariationen

Die commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. Die following list explains the common grade suffixes and their compositional implications:

• N-Klasse (kein Suffix): Standardzusammensetzung mit minimalen oder keinen schweren Zusätzen seltener Erden. Die maximale Betriebstemperatur beträgt typischerweise 80°C . Diese Qualitäten wie N35 bis N52 bieten das höchste Energieprodukt bei Raumtemperatur und werden in der Unterhaltungselektronik, Computerfestplatten und Magnetverschlüssen verwendet.
• M-Klasse (mittlere Koerzitivfeldstärke): Leicht erhöhte intrinsische Koerzitivfeldstärke durch kleine Dysprosiumzusätze oder optimierte Korngröße. Die maximale Betriebstemperatur beträgt ca 100°C . Wird in Motoranwendungen mit mittleren Temperaturen verwendet.
• H-Klasse (hohe Koerzitivfeldstärke): Enthält einen höheren Anteil an Dysprosium Zusammensetzung des NdFeB-Magneten . Maximale Betriebstemperatur beträgt 120°C . Weit verbreitet in industriellen Servomotoren und Generatoren.
• SH-Klasse (superhohe Koerzitivfeldstärke): Weiter erhöhter Dysprosiumgehalt oder Korngrenzendiffusionsverarbeitung. Maximale Betriebstemperatur beträgt 150°C . Spezifiziert für Automobil-Traktionsmotoren und Bohrloch-Ölexplorationswerkzeuge.
• UH-Klasse (ultrahohe Koerzitivfeldstärke): Starker Zusatz von Dysprosium oder Terbium. Maximale Betriebstemperatur beträgt 180°C . Wird in Hochgeschwindigkeitsmotoren für Elektrofahrzeuge und Aktuatoren in der Luft- und Raumfahrt eingesetzt.
• EH-Klasse (extrem hohe Koerzitivfeldstärke): Die highest heavy rare earth content. Maximum operating temperature is 200°C . Reserviert für spezielle Militär- und Luft- und Raumfahrtanwendungen, bei denen das Entmagnetisierungsrisiko extrem ist.

Häufig gestellte Fragen zur Zusammensetzung des NdFeB-Magneten

Wie lautet die genaue chemische Formel der Hauptphase in NdFeB-Magneten?

Die primary magnetic phase in NdFeB-Magnets ist Nd₂Fe₁₄B, ein tetragonaler Kristall mit einer Elementarzelle, die 68 Atome enthält. In handelsüblichen Magneten wird ein Teil des Neodyms typischerweise durch Praseodym und ein Teil des Eisens durch Kobalt ersetzt, sodass die tatsächliche Phasenzusammensetzung genauer als (Nd,Pr)₂(Fe,Co)₁₄B angegeben wird.

Warum sind NdFeB-Magnete so viel stärker als Ferritmagnete?

Die Zusammensetzung des NdFeB-Magneten erzeugt eine Sättigungsmagnetisierung von etwa 1,6 Tesla und ein magnetokristallines Anisotropiefeld von 7,3 Tesla, während Strontiumferrit-Magnete eine Sättigungsmagnetisierung von nur etwa 0,47 Tesla haben. Dieser grundlegende Unterschied im atomaren magnetischen Moment und der Wechselwirkung des Kristallfelds bedeutet, dass NdFeB etwa zehnmal mehr magnetische Energie pro Volumeneinheit speichern kann als Ferrit.

Können NdFeB-Magnete ohne schwere Seltenerdelemente hergestellt werden?

Ja, frei von schweren, seltenen Erden NdFeB-Magnets sind im Handel erhältlich und werden zunehmend in Anwendungen eingesetzt, bei denen die maximale Betriebstemperatur etwa 80 °C bis 100 °C nicht überschreitet. Diese Magnete basieren auf einer extrem feinen Korngröße, typischerweise darunter 2 bis 3 Mikrometer und optimierte Korngrenzenchemie, um eine angemessene Koerzitivfeldstärke ohne Dysprosium oder Terbium zu erreichen.

Enthält die NdFeB-Zusammensetzung in allen Magneten Kobalt?

Nein. Kobalt ist ein optionaler Zusatzstoff Zusammensetzung des NdFeB-Magneten . Es wird hauptsächlich in Hochtemperaturqualitäten verwendet, um die Curie-Temperatur zu erhöhen und die Korrosionsbeständigkeit zu verbessern. Standardmagnete der Güteklasse N für Raumtemperaturanwendungen enthalten häufig wenig oder kein Kobalt. Das Vorhandensein von Kobalt wird normalerweise im Datenblatt des Herstellers angegeben.

Die Zusammensetzung des NdFeB-Magneten ist ein Triumph der Werkstofftechnik, bei dem die präzise Kontrolle wichtiger Elemente und Spurenzusätze auf atomarer Ebene die stärksten Permanentmagnete hervorbringt, die jemals hergestellt wurden. Von der Grundphase Nd₂Fe₁₄B, die das magnetische Rückgrat bildet, bis zu den mit Dysprosium angereicherten Korngrenzen, die die Koerzitivfeldstärke bei hohen Temperaturen aufrechterhalten, spielt jeder Bestandteil eine unersetzliche Rolle bei der Entscheidung, ob der endgültige Magnet ein Elektrofahrzeug antreibt, eine Windkraftanlage stabilisiert oder einfach eine Schranktür geschlossen hält.
