Was bewirken Lautsprechermagnete? Ein vollständiger Leitfaden zu Typen, Leistung und Auswahl

Lautsprechermagnete sind die zentralen Energieumwandlungskomponenten, die elektrische Signale in physikalische Schallwellen umwandeln. Ohne einen Magneten kann ein Lautsprechertreiber keine Luft bewegen und es wird kein Ton erzeugt. Art, Größe und Material des Magneten bestimmen direkt die Effizienz, den Frequenzgang, den Verzerrungspegel und die thermische Stabilität eines Lautsprechers. Ob Sie als Audioingenieur Treiber für ein professionelles Lautsprechergehäuse spezifizieren, als Verbraucher Kopfhörer bewerten oder als Produktdesigner Komponenten für ein tragbares Bluetooth-Gerät auswählen: Das Verständnis der Lautsprechermagnete ist für die Erzielung der von Ihnen benötigten akustischen Leistung von grundlegender Bedeutung.

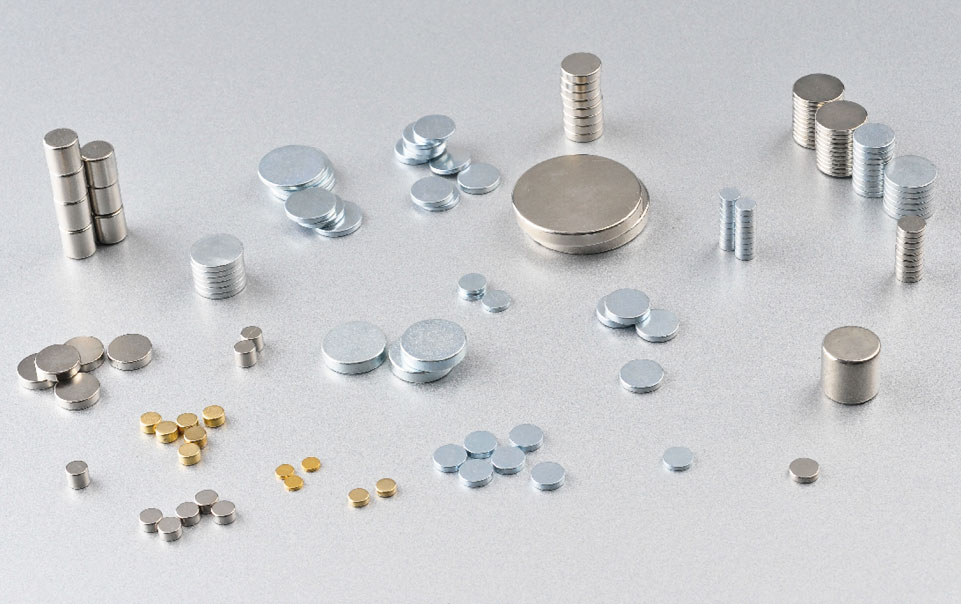

Klicken Sie hier, um unsere Produkte zu besuchen: Gesinterter NdFeB-Magnet

1. Wie Lautsprechermagnete funktionieren

Lautsprechermagnete erzeugen ein statisches Magnetfeld, in dem eine Schwingspule, die einen wechselnden Audiostrom führt, eine schwankende Kraft erzeugt, die den Kegel oder die Membran zur Klangwiedergabe antreibt. Dieses Funktionsprinzip – bekannt als elektrodynamisches oder Moving-Coil-Prinzip – wurde erstmals 1925 kommerzialisiert und ist bis heute die vorherrschende Lautsprechertechnologie.

Die grundlegende Abfolge von Ereignissen in jedem dynamischen Lautsprecher ist:

• Ein Audioverstärker liefert ein elektrisches Wechselsignal an die Schwingspule, eine zylindrische Drahtspule, die um einen Spulenkörper gewickelt ist.
• Die Schwingspule sitzt in einem schmalen Spalt im Magnetkreis und ist genau im Bereich der höchsten magnetischen Flussdichte (gemessen in Tesla oder Gauss) positioniert.
• Nach der Linken-Hand-Regel von Fleming erzeugt die Wechselwirkung zwischen dem Strom in der Spule und dem Magnetfeld eine Kraft entlang der Lautsprecherachse – die Lorentzkraft.
• Während sich die Polarität und Amplitude des Audiosignals ändert, bewegen sich die Spule und der daran befestigte Kegel hin und her und verdichten und verdünnen die umgebende Luft, um Schalldruckwellen zu erzeugen.

Die Aufgabe des Permanentmagneten besteht darin, ein starkes, stabiles und gleichmäßiges Feld im Spalt der Schwingspule aufrechtzuerhalten. Ein stärkeres Feld bedeutet mehr Kraft pro Stromeinheit, was sich direkt in einer höheren Empfindlichkeit niederschlägt (gemessen in dB SPL pro 1 Watt bei 1 Meter). Ein typisches hochwertiges Neodym-Lautsprechermagnetsystem erreicht eine Spaltflussdichte von 1,2 bis 2,0 Tesla , verglichen mit 0,8–1,2 Tesla für ein herkömmliches Ferritsystem ähnlicher physikalischer Größe.

2. Welche Arten von Lautsprechermagneten gibt es?

Es gibt vier Hauptmaterialien für Lautsprechermagnete, die kommerziell genutzt werden: Ferrit (Keramik), Neodym (NdFeB), Alnico und Samarium-Kobalt (SmCo). Jedes verfügt über unterschiedliche magnetische, thermische und wirtschaftliche Eigenschaften, die es für verschiedene Lautsprecherdesigns und Marktsegmente geeignet machen.

2.1 Lautsprechermagnete aus Ferrit (Keramik).

Ferritmagnete sind der weltweit am häufigsten verwendete Lautsprechermagnettyp und machen schätzungsweise 60–65 % aller produzierten Lautsprechertreiber aus. Diese aus Strontium oder Bariumferrit hergestellten Magnete sind spröde, schwer und erzeugen eine mäßige Flussdichte (Remanenz von 0,35–0,43 Tesla). Aufgrund ihrer äußerst geringen Kosten – typischerweise weniger als ein Fünftel des Preises gleichwertiger Neodym-Magnete – sind sie die erste Wahl für Heimaudio-, Automobil- und Unterhaltungselektroniklautsprecher, bei denen das Gewicht keine entscheidende Einschränkung darstellt.

• Remanenz (Br): 0,35–0,43 T
• Koerzitivfeldstärke (Hcj): 150–280 kA/m
• Maximale Betriebstemperatur: 250 °C
• Relativer Kostenindex: 1x (Basislinie)
• Korrosionsbeständigkeit: Hervorragend (keine Beschichtung erforderlich)

2.2 Lautsprechermagnete aus Neodym (NdFeB).

Neodym-Lautsprechermagnete liefern die höchste Energiedichte aller Permanentmagnetmaterialien und ermöglichen deutlich kleinere und leichtere Lautsprecherdesigns bei gleichwertiger oder besserer akustischer Leistung. Ein NdFeB-Magnet kann bei etwa einem Fünftel des Gewichts und einem Drittel des Volumens den gleichen Schwingspulenspaltfluss erzeugen wie ein Ferritmagnet. Diese Eigenschaft hat Neodym zur bevorzugten Wahl für professionelle Audiotreiber, Kopfhörer, Ohrhörer, tragbare Lautsprecher und alle Anwendungen gemacht, bei denen Gewicht oder Größe eingeschränkt sind.

• Remanenz (Br): 1,0–1,45 T (je nach Sorte)
• Koerzitivfeldstärke (Hcj): 875–2.400 kA/m
• Maximale Betriebstemperatur: 80–200 °C (je nach Sorte; Standard N35 bis N52 und Hochtemperaturtypen SH, UH, EH, AH)
• Relativer Kostenindex: 5–10x Ferrit
• Korrosionsbeständigkeit: Ohne Beschichtung schlecht; typischerweise Ni-Cu-Ni oder epoxidbeschichtet

Eine kritische Einschränkung von Neodym-Lautsprechermagneten ist die Temperaturempfindlichkeit: Ihre Koerzitivfeldstärke sinkt deutlich über 80 °C, und ein anhaltender Hochleistungsbetrieb kann bei Standardqualitäten zu irreversibler Entmagnetisierung führen. Hochtemperatur-Neodym-Sorten (SH, UH, EH) enthalten Dysprosium- oder Terbiumzusätze, um die thermische Stabilität auf 150–200 °C zu erhöhen, allerdings mit zusätzlichen Kosten.

2.3 Alnico-Lautsprechermagnete

Alnico-Lautsprechermagnete (Aluminium-Nickel-Kobalt) werden in der Audio-Community wegen ihres unverwechselbaren Klangcharakters geschätzt, insbesondere in Gitarrenlautsprechern und Vintage-HiFi-Treibern, obwohl sie in der modernen Produktion weitgehend durch Ferrit und Neodym ersetzt wurden. Alnico-Magnete haben eine relativ niedrige Koerzitivfeldstärke, was bedeutet, dass sie durch starke äußere Felder oder durch das eigene Schwingspulenfeld des Lautsprechers bei Hochleistungsbetrieb teilweise entmagnetisiert werden können – ein Phänomen, das als „Flussmodulation“ bekannt ist. Viele Audiophile argumentieren, dass diese Eigenschaft zu einer warmen, komprimierten Klangqualität beiträgt, die musikalisch angenehm ist, insbesondere bei Gitarrenverstärkeranwendungen.

• Remanenz (Br): 0,7–1,35 T
• Koerzitivkraft (Hcj): 50–160 kA/m (sehr niedrig)
• Maximale Betriebstemperatur: 450–540 °C
• Relativer Kostenindex: 3–6x Ferrit
• Korrosionsbeständigkeit: Ausgezeichnet

2.4 Lautsprechermagnete aus Samarium-Kobalt (SmCo).

Samarium-Kobalt-Lautsprechermagnete bieten die beste Kombination aus hoher magnetischer Energie, Temperaturstabilität und Korrosionsbeständigkeit aller Magnettypen, jedoch zu einem höheren Preis, der ihre Verwendung auf spezielle professionelle und militärische Audioanwendungen beschränkt. SmCo-Magnete behalten ihre magnetischen Eigenschaften bis zu 300–350 °C bei und sind ohne Oberflächenbeschichtungen von Natur aus korrosionsbeständig. Dies macht sie zur ersten Wahl für Lautsprecher, die in extremen Umgebungen eingesetzt werden, z. B. in Schiffsakustiksystemen, für Intercom-Treiber in der Luft- und Raumfahrt sowie für leistungsstarke professionelle Monitore, die unter heißen Bühnenbedingungen betrieben werden.

• Remanenz (Br): 0,85–1,15 T
• Koerzitivfeldstärke (Hcj): 1.200–3.200 kA/m
• Maximale Betriebstemperatur: 300–350 °C
• Relativer Kostenindex: 15–25x Ferrit
• Korrosionsbeständigkeit: Hervorragend (keine Beschichtung erforderlich)

3. Welches Lautsprechermagnetmaterial bietet die beste Leistung?

Kein einzelnes Lautsprechermagnetmaterial ist allgemein das beste – die Leistungsführerschaft hängt von den spezifischen Kriterien ab, die priorisiert werden. Neodym ist führend in Bezug auf Energiedichte und Gewichtseffizienz; Ferrit führt zu Kosten und thermischer Zuverlässigkeit; Alnico leitet den Vintage-Klangcharakter an; Samarium-Kobalt sorgt für eine lange Lebensdauer unter extremen Umweltbedingungen. Die folgende Tabelle bietet einen direkten Vergleich aller vier Materialien hinsichtlich der Parameter, die für das Lautsprecherdesign am relevantesten sind.

Tabelle 1: Direkter Vergleich der vier wichtigsten Lautsprechermagnetmaterialien hinsichtlich Energiedichte, thermischer Leistung, Korrosionsbeständigkeit, Kosten und typischer Audioanwendung.

4. Warum Magnetgröße und -stärke für die Audioqualität wichtig sind

Ein stärkerer Lautsprechermagnet erhöht direkt die Empfindlichkeit, verringert Verzerrungen bei hoher Leistung und verbessert die Basstransientenkontrolle – alles messbare, hörbare Verbesserungen der Lautsprecherleistung. Die Beziehung zwischen Magnetleistung und akustischer Leistung wird durch das Bl-Produkt bestimmt (das Produkt aus magnetischer Flussdichte B in Tesla und der Länge des Schwingspulendrahts l im Magnetfeld in Metern). Ein höherer Bl bedeutet mehr Kraft pro Ampere, was bedeutet:

• Höhere Empfindlichkeit: Ein Lautsprecher mit Bl = 12 T·m erzeugt bei gleicher Eingangsleistung etwa 3 dB mehr Ausgangsleistung als einer mit Bl = 6 T·m, sofern alle anderen Parameter gleich sind. In der Praxis bedeuten 3 dB die gleiche wahrgenommene Lautstärke bei halber Verstärkerleistung.
• Untere harmonische Verzerrung: Ein stärkerer Magnet sorgt dafür, dass die Schwingspule innerhalb des linearen Teils ihres Hubs besser kontrolliert wird, wodurch die nichtlineare Auslenkung reduziert wird, die harmonische Verzerrungen erzeugt. Professionelle Tieftöner, die bei Nennleistung einen THD von unter 0,5 % anstreben, benötigen typischerweise BL-Werte von 15–22 T·m.
• Besseres Einschwingverhalten: Die elektromagnetische Dämpfung des Magneten (gemessen am Q-Faktor, insbesondere Qes) steuert, wie schnell der Kegel nach einem vorübergehenden Impuls aufhört, sich zu bewegen. Höhere Bl reduzieren Qes, was den Bass straffer macht und die Wiedergabe perkussiver, schneller Attack-Sounds verbessert.
• Verbesserte Belastbarkeit: Ein stärkeres Magnetfeld lässt mehr Strom durch die Schwingspule fließen, bevor eine Flusssättigung auftritt, wodurch die thermischen und mechanischen Leistungsgrenzen des Lautsprechers steigen.

4.1 Der Magnetkreis und das Spaltdesign

Der Magnet allein bestimmt nicht die Spaltflussdichte – die Gestaltung des gesamten Magnetkreises (Polplatte, obere Platte und Spaltgeometrie) ist ebenso wichtig. Lautsprecherhersteller nutzen eine magnetische Simulationssoftware für die Finite-Elemente-Analyse (FEA), um die Schaltungsgeometrie zu optimieren und sicherzustellen, dass der maximale Fluss in den Schwingspulenspalt geleitet wird, mit minimaler Leckage in umgebende Strukturen. Ein gut konzipierter Ferrit-Magnetkreis kann ein schlecht konzipiertes Neodym-System übertreffen, was die Bedeutung des gesamten Systemdesigns gegenüber der alleinigen Auswahl des Magnetmaterials unterstreicht.

In modernen Hochleistungstreibern werden belüftete Polstücke (ein zentrales Loch durch das Polstück und den Magneten) verwendet, um die Luftkompression hinter der Schwingspule zu reduzieren und den thermischen Widerstand der Magnetbaugruppe zu senken. Dieses Konstruktionsmerkmal reduziert in Kombination mit im Spalt positionierten Kupfer-Kurzschlussringen (Faraday-Ringen) die Nichtlinearität der Induktivität und die Intermodulationsverzerrung im oberen Mittelton- und Höhenbereich weiter.

5. Wie Lautsprechermagnete in verschiedenen Anwendungen eingesetzt werden

Die Auswahl der Lautsprechermagnete variiert erheblich je nach Anwendungskategorie, abhängig von den unterschiedlichen Prioritäten in Bezug auf Gewicht, Kosten, Leistung und Umgebungsbedingungen in den einzelnen Marktsegmenten.

5.1 Home-Audio-Lautsprecher für Verbraucher

Ferritmagnete dominieren Heim-Audio-Tieftöner, Mitteltöner und die meisten Regal- und Standlautsprecherdesigns. Ein typischer 6,5-Zoll (165 mm) Heim-Audio-Tieftöner verwendet einen Ferritmagneten mit einem Gewicht von 450–800 Gramm. Das Gewicht des Magneten spielt bei einem stationären Unterschrank keine Rolle, und der Kostenvorteil von Ferrit ist bei Produktionsmengen von Hunderttausenden Einheiten pro Jahr erheblich.

5.2 Professionelle und Studio-Monitorlautsprecher

Professionelle Studiomonitore und PA-Systemtreiber verwenden zunehmend Neodym-Lautsprechermagnete, insbesondere in Hochtönern und Hochleistungs-Mittelton-Kompressionstreibern. Ein mit Neodym ausgestatteter professioneller 15-Zoll-Tieftöner kann nur 6 kg wiegen, verglichen mit 11–13 kg bei einem entsprechenden Ferritmodell – eine Gewichtsreduzierung, die für Touring-Ingenieure, die Ausrüstungswagen beladen und Line-Arrays aufrüsten, von enormer Bedeutung ist.

5.3 Kopfhörer und In-Ear-Monitore

Praktisch alle modernen dynamischen Kopfhörertreiber verwenden Neodym-Lautsprechermagnete. Die miniaturisierte Schwingspulenspaltgeometrie in einem 40-mm-Kopfhörertreiber erfordert die höchstmögliche Flussdichte, um eine angemessene Empfindlichkeit zu erreichen (typischerweise 95–110 dB SPL/mW). Der gesamte in einem Premium-Kopfhörertreiber verwendete Neodymmagnet wiegt nur 2–5 Gramm und erzeugt dennoch eine Spaltflussdichte von 1,5 T oder mehr.

Balanced-Armature-Wandler – die in In-Ear-Monitoren und Hörgeräten verwendet werden – basieren ebenfalls auf Präzisions-Neodym-Magneten, jedoch mit einer grundlegend anderen Betriebsgeometrie, bei der sich der Anker innerhalb des Magnetfelds biegt und nicht eine Spule, die sich linear verschiebt.

5.4 Kfz-Lautsprecher

Früher wurden in Autolautsprechern fast ausschließlich Ferritmagnete verwendet, aber der Übergang zu Elektrofahrzeugen hat die Verwendung von Neodym-Lautsprechermagneten in Premium-OEM-Audiosystemen verstärkt. Gewichtsreduzierung trägt messbar zur Reichweite von Elektrofahrzeugen bei, und der Austausch von Ferrit-Türlautsprechern durch Neodym-Äquivalente in einem vollständigen Fahrzeugsystem mit 12 Lautsprechern kann das Gesamtgewicht des Audiosystems um 3–5 kg reduzieren – ein kleiner, aber quantifizierbarer Beitrag zur Effizienz.

5.5 Tragbare und kabellose Lautsprecher

Tragbare Bluetooth-Lautsprecher und Soundbars basieren ausschließlich auf Neodym-Lautsprechermagneten. Die akustische Herausforderung bei diesen Geräten besteht darin, mit Treibern mit Durchmessern von 40–90 mm in einem Gehäusevolumen von mehreren zehn Kubikzentimetern eine sinnvolle Basserweiterung und -ausgabe zu erreichen. Nur die außergewöhnliche Energiedichte von Neodym ermöglicht es, die Bl-Produkte zu erreichen, die für eine nutzbare Empfindlichkeit in derart eingeschränkten physikalischen Formaten erforderlich sind.

5.6 Gitarrenverstärker-Lautsprecher

Gitarrenlautsprecher stellen eine der wenigen verbliebenen Massenanwendungen dar, bei denen Alnico-Lautsprechermagnete neben Ferrit einen bedeutenden Marktanteil behalten. Mit Alnico ausgestattete Gitarrenlautsprecher sind bei hohen Antriebspegeln mit einem Durchhang- und Kompressionsverhalten verbunden, das viele Gitarristen als „berührungsempfindlich“ bezeichnen – der Magnet entmagnetisiert sich bei hohem Schwingspulenstrom teilweise, wodurch der Fluss reduziert wird und eine natürliche dynamische Kompression entsteht, die viele als musikalisch ausdrucksstark betrachten. Im Gegensatz dazu bleiben Ferrit-Gitarrenlautsprecher tendenziell dynamisch konsistenter und effizienter.

Tabelle 2: Auswahl des Lautsprechermagnettyps nach Anwendungskategorie mit Angabe des vorherrschenden Magnetmaterials, der primären Auswahlgründe und des typischen Treibergrößenbereichs für jedes Marktsegment.

6. So wählen Sie den richtigen Lautsprechermagneten für Ihr Design aus

Die Auswahl des optimalen Lautsprechermagneten erfordert eine systematische Bewertung von fünf Designparametern: angestrebtes Bl-Produkt, Betriebstemperaturbereich, physische Umgebung, regulatorische Umgebung und Budget.

Schritt 1 – Definieren Sie das Ziel-BL-Produkt

Verwenden Sie die Thiele-Small-Parameter-Modellierung, um den minimalen Bl zu ermitteln, der für Ihre Empfindlichkeits-, Belastbarkeits- und Frequenzgangziele erforderlich ist. Verbraucherlautsprecher der Einstiegsklasse zielen typischerweise auf einen Bl-Wert von 6–9 T·m ab; Berufskraftfahrer streben 12–22 T·m an. Die Magnetkreissimulation sollte dann die Magnetgeometrie bestimmen, die erforderlich ist, um dieses Bl innerhalb der verfügbaren physikalischen Hüllkurve zu erreichen.

Schritt 2 – Bestätigen Sie das Wärmebudget

Die Betriebstemperatur der Schwingspule in einem Hochleistungstreiber kann bei längerem Gebrauch 200 °C überschreiten. Bei Standard-Neodymsorten (N35–N52) kommt es oberhalb von 80 °C zu einer irreversiblen Entmagnetisierung; Geben Sie immer Hochtemperaturklassen an (mindestens SH für professionelle Treiber, UH oder EH für Hochleistungs-Subwoofer). Ferrit und Alnico weisen von Natur aus eine höhere thermische Stabilität auf und sind eine sicherere Wahl, wenn das thermische Design des Treibers nicht streng validiert werden kann.

Schritt 3 – Bewerten Sie die physische Hülle

Wenn der Außendurchmesser oder die Gesamttiefe des Lautsprechers begrenzt sind – wie bei Autotürverkleidungen, tragbaren Geräten oder schlanken Soundbars – ist Neodym die einzig praktische Wahl. Ferritmagnete, die das gleiche physikalische Volumen wie ein Neodym-Äquivalent einnehmen, liefern etwa ein Achtel der magnetischen Energie, sodass eine ausreichende Empfindlichkeit nicht erreichbar ist.

Schritt 4 – Berücksichtigen Sie Lieferketten- und regulatorische Risiken

Neodym ist ein Seltenerdelement und etwa 60–70 % der weltweiten Neodymproduktion stammen aus einem einzigen Land, was zu Konzentrationsrisiken in der Lieferkette führt. Großserienhersteller, die Neodym-Lautsprechermagnete beziehen, sollten die Qualifikation mehrerer Lieferanten aufrechterhalten und die Entwicklungen in der Handelspolitik überwachen. Ferritmagnete verfügen über eine weltweit diversifizierte Angebotsbasis und ein deutlich geringeres geopolitisches Risiko.

Schritt 5 – Prototyp und Messung

Sobald eine Magnetspezifikation ausgewählt ist, sollten Prototyptreiber mit einem Laser-Doppler-Vibrometer oder Impedanzanalysator anhand des gesamten Thiele-Small-Parametersatzes gemessen werden. Zu den wichtigsten zu validierenden gemessenen Parametern gehören Bl, Qes, Qts, Resonanzfrequenz (Fs) und Schwingspuleninduktivität (Le) auf mehreren Antriebsebenen, wodurch die Linearität über den vorgesehenen Betriebsbereich bestätigt wird.

7. FAQ: Häufige Fragen zu Lautsprechermagneten

Fazit: Die Wahl des richtigen Lautsprechermagneten ist eine technische Entscheidung

Lautsprechermagnete sind keine austauschbaren Waren – die Wahl des Magnettyps, der Qualität und der Schaltungsgeometrie ist eine grundlegende technische Entscheidung, die direkt definiert, was ein Lautsprecher leisten kann und was nicht. Ferrit bleibt die rationale Wahl für kostensensible, stationäre Anwendungen, bei denen das Gewicht keine Rolle spielt. Neodym ist überall dort unverzichtbar, wo die Anforderungen an Größe, Gewicht oder Spitzenempfindlichkeit die Leistung von Ferrit übersteigen. Alnico bedient eine spezifische und geschätzte Nische in der Instrumentenverstärkung. Samarium-Kobalt erfüllt die anspruchsvollen thermischen und Korrosionsanforderungen spezialisierter professioneller und Verteidigungsanwendungen.

Der weltweite Markt für Lautsprechermagnete spiegelt diese Vielfalt wider: Die Nachfrage nach Neodymmagneten für Audioanwendungen wurde auf ca. geschätzt 18.000 Tonnen pro Jahr im Jahr 2024 und wächst jährlich um etwa 6 %, angetrieben durch die Ausweitung von drahtlosem Audio, Elektrofahrzeugen und professionellem Live-Sound. Die Produktion von Ferrit-Lautsprechermagneten ist in Stückzahlen nach wie vor weitaus größer, wächst jedoch langsamer, da Neodym in weitere Marktsegmente vordringt.

Für Ingenieure und Planer ist die praktische Erkenntnis gleich: Beginnen Sie mit Ihren akustischen und physikalischen Anforderungen, leiten Sie mithilfe der Magnetkreissimulation das Ziel für die Spaltflussdichte ab und wählen Sie das Magnetmaterial aus, das dieses Ziel innerhalb Ihres Kosten-, Temperatur- und Gewichtsrahmens erfüllt. Der beste Lautsprechermagnet ist nicht der stärkste oder teuerste – er ist derjenige, der richtig auf das gesamte Systemdesign abgestimmt ist.
