Was blockiert Magnetfelder? Eine vollständige Anleitung zur magnetischen Abschirmung

Ferromagnetische Materialien – wie Mu-Metalll, Weicheisen und Elektrostahl – sind die wirksamsten Materialien, die Magnetfelder blockieren. Diese Materialien funktionieren, indem sie den magnetischen Fluss durch sich selbst umleiten, anstatt ihn in einen geschützten Bereich durchzulassen. Dieser Artikel erklärt genau, wie magnetische Abschirmung funktioniert, welche Materialien am besten funktionieren, wann unterschiedliche Ansätze erforderlich sind und beantwortet die häufigsten Fragen, die Menschen zum Blockieren von Magnetfeldern haben

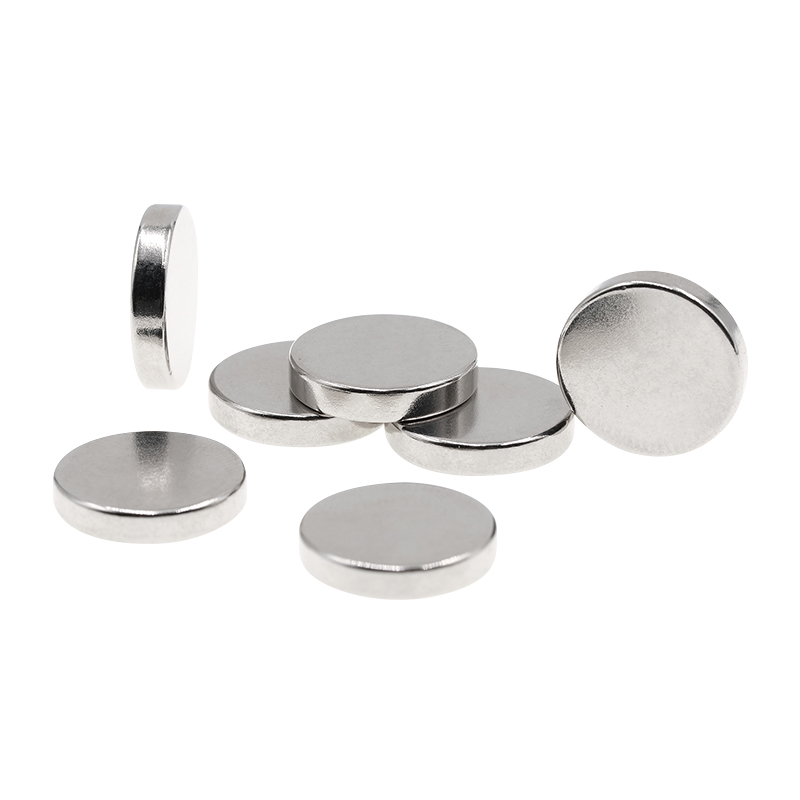

Klicken Sie hier, um unsere Produkte zu besuchen: Gesinterter NdFeB-Magnet

Wie magnetische Abschirmung funktioniert

Magnetfelder können nicht einfach „blockiert“ werden, so wie Licht durch eine undurchsichtige Oberfläche blockiert wird. Stattdessen funktioniert die magnetische Abschirmung durch die Bereitstellung eines niederohmigen Pfads – bekannt als a Pfad mit geringer magnetischer Reluktanz – das Feldlinien vom Schutzgebiet wegleitet. Das Abschirmmaterial absorbiert und leitet den Fluss um, wodurch die Stärke des Feldes innerhalb oder hinter der Abschirmung verringert wird.

Die Wirksamkeit eines Abschirmmaterials wird an seiner Wirksamkeit gemessen magnetische Permeabilität – wie leicht das Material magnetische Feldlinien passieren lässt. Je höher die Permeabilität, desto effizienter zieht und kanalisiert es den magnetischen Fluss und desto besser schirmt es ab.

Zwei grundsätzlich unterschiedliche Arten von Magnetfeldern erfordern unterschiedliche Abschirmungsstrategien:

• Statische (Gleichstrom-)Magnetfelder — erzeugt durch Permanentmagnete und das Erdmagnetfeld. Beste Abschirmung mit hochpermeablen ferromagnetischen Metallen.
• Wechselnde (AC) elektromagnetische Felder (EMF) – erzeugt durch Stromleitungen, Motoren und Elektronik. Erfordert leitfähige Materialien, die Wirbelströme erzeugen, um dem sich ändernden Feld entgegenzuwirken.

Materialien, die Magnetfelder blockieren

1. Mu-Metall (Nickel-Eisen-Legierung)

Mu-Metall wird weithin als das angesehen bestes Material zum Blockieren statischer Magnetfelder . Es handelt sich um eine weichmagnetische Legierung, die aus etwa 77 % Nickel, 15 % Eisen und Spuren von Kupfer und Molybdän besteht. Seine relative Permeabilität kann 100.000 überschreiten – was bedeutet, dass es den magnetischen Fluss bis zu 100.000-mal leichter kanalisiert als freier Raum.

Mu-Metall wird in empfindlichen elektronischen Geräten, MRT-Geräten, wissenschaftlichen Instrumenten und Audiotransformatoren verwendet. Allerdings ist es teuer und muss nach der Umformung sorgfältig geglüht (wärmebehandelt) werden, da mechanische Beanspruchung seine Durchlässigkeit verringert. Außerdem ist es relativ dünn und leicht, was es praktisch für die Umschließung empfindlicher Komponenten macht.

2. Weicheisen und kohlenstoffarmer Stahl

Weicheisen und kohlenstoffarmer Stahl sind die kostengünstigsten ferromagnetischen Abschirmmaterialien. Mit relativen Permeabilitäten im Bereich von 1.000–5.000 können sie nicht mit Mu-Metall mithalten, sind aber weitaus günstiger und mechanisch robuster. Sie werden häufig in Transformatoren, Motorgehäusen und industriellen Abschirmgehäusen verwendet.

Auf die Dicke der Abschirmung kommt es an: Dickeres Weicheisen sorgt für eine stärkere Dämpfung. Stahlgehäuse werden oft als erste Verteidigungslinie eingesetzt, mit zusätzlicher Mu-Metallauskleidung für kritische Innenschichten bei Präzisionsanwendungen.

3. Elektrostahl (Siliziumstahl)

Elektrostahl , auch Siliziumstahl genannt, ist eine Eisenlegierung mit einem Siliziumgehalt von 1–4,5 %. Das Silizium verbessert den elektrischen Widerstand (reduziert Energieverluste durch Wirbelströme) und erhöht die Permeabilität in bestimmten Ausrichtungen. Es ist das Standardmaterial für Transformatorkerne und Elektromotorbleche, wo es magnetische Wechselfelder effizient und ohne übermäßige Wärmeentwicklung bewältigen muss.

4. Aluminium und Kupfer (für AC/EMF-Abschirmung)

Aluminium und Kupfer sind nicht magnetisch, aber hervorragende Stromleiter. Für magnetische Wechselfelder und elektromagnetische Störungen (EMI) Diese Metalle sorgen durch die Induktion von Wirbelströmen für eine Abschirmung. Wenn ein magnetisches Wechselfeld in einen Leiter eindringt, induziert es kreisförmige Ströme, die ein entgegengesetztes Magnetfeld erzeugen und so das ursprüngliche Feld effektiv schwächen.

Kupfer ist schwerer und teurer als Aluminium, bietet aber eine höhere Leitfähigkeit. Aluminium ist leichter und wird oft für große Abschirmgehäuse bevorzugt. Keines der Materialien ist gegen statische Magnetfelder wirksam.

5. Ferritmaterialien

Ferrit ist eine keramische Verbindung aus Eisenoxid in Kombination mit anderen Metalloxiden (wie Mangan, Zink oder Nickel). Ferrit haben hoher elektrischer Widerstand Dadurch sind sie besonders effektiv bei hohen Frequenzen, wo Wirbelstromverluste metallische Abschirmungen überhitzen würden. Ferritperlen, -kerne und -kacheln werden in der Elektronik häufig zur Unterdrückung hochfrequenter EMI und Hochfrequenzstörungen (RFI) verwendet.

6. Supraleiter

Bei extrem niedrigen Temperaturen zeigen supraleitende Materialien die Meissner-Effekt — Sie vertreiben Magnetfelder vollständig aus ihrem Inneren und sorgen so für eine perfekte magnetische Abschirmung. Dies wird in der fortgeschrittenen Physikforschung und bei Quantencomputeranwendungen eingesetzt. Die Notwendigkeit einer kryogenen Kühlung macht Supraleiter jedoch für die alltägliche Abschirmung unbrauchbar.

Vergleich magnetischer Abschirmmaterialien

Die folgende Tabelle vergleicht die am häufigsten verwendeten Materialien zum Blockieren von Magnetfeldern anhand wichtiger Leistungs- und praktischer Kriterien:

Was blockiert Magnetfelder NICHT?

Viele Menschen sind überrascht, wenn sie erfahren, dass gängige Materialien keinen oder nur geringen Schutz vor Magnetfeldern bieten. Das Verständnis dieser Einschränkungen ist für die richtige Abschirmungskonstruktion von entscheidender Bedeutung.

• Kunststoff und Gummi: Diese nichtleitenden Materialien sind für Magnetfelder aller Frequenzen völlig transparent.
• Holz: Keine abschirmenden Eigenschaften jeglicher Art.
• Glas: Völlig transparent für statische und magnetische Wechselfelder.
• Leitung: Obwohl Blei mit der Strahlungsabschirmung in Verbindung gebracht wird, weist es keine besonderen magnetischen Abschirmeigenschaften auf.
• Edelstahl (austenitisch): Die gängigen Edelstahlsorten 304 und 316 sind aufgrund ihrer Kristallstruktur nicht magnetisch und bieten nur eine geringe magnetische Abschirmung. Nur ferritische und martensitische Sorten sind magnetisch verwendbar.
• Beton und Ziegel: Keine magnetische Abschirmwirkung.
• Wasser: Wasser ist diamagnetisch, aber nur in äußerst geringem Maße – praktisch ohne praktische Abschirmwirkung.

Häufige Anwendungen der magnetischen Abschirmung

Medizinische Bildgebung (MRT)

MRT-Geräte erzeugen extrem starke Magnetfelder (1,5 T bis 7 T). Durch die Abschirmung des Raums mit Mu-Metall und anderen ferromagnetischen Materialien wird verhindert, dass das Feld elektronische Geräte in der Nähe stört und verhindert, dass externe ferromagnetische Gegenstände in die Maschine gezogen werden – was lebensgefährlich sein kann.

Unterhaltungselektronik

Smartphones, Laptops und Audiogeräte verfügen über interne magnetische Abschirmschichten – oft aus dünner Mu-Metallfolie oder Ferritblechen – um zu verhindern, dass die Magnetfelder von Lautsprechern, Motoren und kabellosen Ladespulen andere Komponenten wie Sensoren oder Bildschirme beeinträchtigen.

Leistungstransformatoren und Verteilungsgeräte

Transformatorkerne aus Elektrostahl leiten und enthalten den magnetischen Wechselfluss effizient, wodurch die Effizienz der Energieübertragung maximiert und Streufelder minimiert werden. Stahlgehäuse um Verteilungstransformatoren reduzieren den externen Magnetfeld-Fußabdruck zusätzlich.

Militär und Verteidigung

Marineschiffe verwenden Entmagnetisierungssysteme und magnetische Abschirmungen, um ihre magnetische Signatur zu reduzieren, wodurch sie für magnetisch ausgelöste Minen schwerer zu erkennen sind. Empfindliche Bordelektronik ist außerdem von der großen magnetischen Infrastruktur des Schiffes abgeschirmt.

Wissenschaftliche Forschungsinstrumente

Elektronenmikroskope, Magnetometer und Teilchenbeschleunigerkomponenten müssen vor Umgebungsmagnetfeldern (einschließlich des Erdfelds) abgeschirmt werden, um genau zu funktionieren. Mehrschichtige Mu-Metallgehäuse können das interne Feld für solche Anwendungen auf nahezu Null reduzieren.

Drahtlose Lade- und Zahlungskarten

Hinter kabellosen Ladespulen in Telefonen und Smartwatches werden dünne Ferritbleche angebracht, um zu verhindern, dass das magnetische Wechselfeld metallische Gerätekomponenten erhitzt, und um die Kopplungseffizienz zu verbessern. Kreditkarten mit Magnetstreifen verfügen über ähnlich dünne Abschirmschichten.

Statische magnetische Abschirmung vs. EMF-Abschirmung: Hauptunterschiede

Um den richtigen Abschirmungsansatz zu wählen, müssen Sie wissen, ob es sich um ein statisches Magnetfeld oder ein zeitlich veränderliches elektromagnetisches Feld handelt. Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen:

Das Skin Depth-Konzept

Für magnetische Wechselfelder gilt: Hauttiefe ist ein entscheidender Designparameter. Es beschreibt, wie tief ein elektromagnetisches Wechselfeld in einen Leiter eindringt, bevor es auf 1/e (~37 %) seines Oberflächenwertes gedämpft wird. Bei höheren Frequenzen nimmt die Eindringtiefe ab, was bedeutet, dass dünnere Abschirmungen wirksam sind. Bei niedrigeren Frequenzen (z. B. Netzfrequenzen von 50–60 Hz) ist die Eindringtiefe groß, sodass für eine wirksame Abschirmung dickere oder leitfähigere Materialien erforderlich sind.

Häufig gestellte Fragen (FAQ)

Fazit

Um zu verstehen, was Magnetfelder blockiert, muss man wissen, um welche Art von Feld es sich handelt. Für statische Magnetfelder sind ferromagnetische Materialien mit hoher Permeabilität – insbesondere Mu-Metall, Weicheisen und Elektrostahl – die beste Wahl. Bei elektromagnetischen Wechselfeldern und EMI sorgen leitfähige Materialien wie Kupfer und Aluminium sowie Ferritverbundstoffe für eine wirksame Abschirmung durch Wirbelstrommechanismen.

Kein einzelnes Material funktioniert in allen Situationen perfekt. Die besten Lösungen zur magnetischen Abschirmung werden für die spezifische Feldart, den Frequenzbereich, die Feldstärke und die geometrischen Anforderungen der Anwendung entwickelt. Bei anspruchsvollen Anwendungen werden mehrere Schichten unterschiedlicher Materialien kombiniert, um die erforderliche Dämpfung über ein breites Spektrum an Feldtypen und Frequenzen zu erreichen.

Wichtige praktische Erkenntnisse: Verwendung Mu-Metall für präzise statische Abschirmung , Elektroband zur Abschirmung von Transformatoren und Motoren , Kupfer oder Aluminium für AC- und RF-Gehäuse , und Ferrit zur Unterdrückung hochfrequenter elektromagnetischer Störungen . Gehen Sie nicht davon aus, dass gängige Materialien wie Kunststoff, Beton oder Glas Schutz bieten – das ist nicht der Fall.
